Szczegóły Produktu:
Zapłata:
|
Prędkość biegu: | 2-6mm | Prostokątna stal o przekroju zamkniętym: | 30x50-100x140 |
---|---|---|---|
Kwadratowa stal o przekroju zamkniętym: | 30x30-120x120 | Otwieranie stali giętej na zimno: | Wysokość maks. 50; szerokość maks. 150 |
Rodzaj spawania: | Spawanie wysokiej częstotliwości | Prędkość: | 0-80m/min |
High Light: | Młyn do rur erw do gięcia na zimno,w pełni automatyczny młyn do rur erw,młyn do rur precyzyjnych |

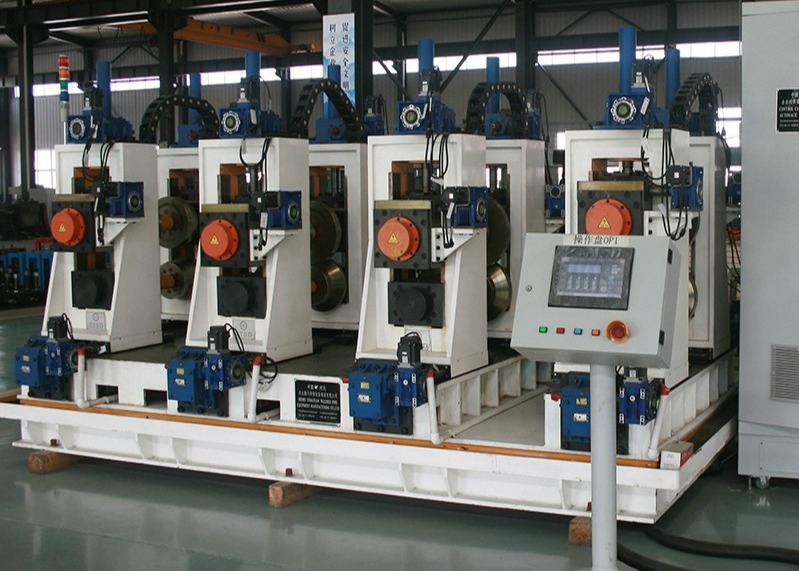

Ten sprzęt jest naszą firmą, aby sprostać wymaganiom rynku międzynarodowego, według naszej firmy jednostka serii LW w połączeniu z technologią formowania FF, opracowała automatyczną linię do walcowania rur kwadratowych i prostokątnych.
W bardzo krótkim czasie, aby zakończyć regulację rolki, ekstremalnie skróć czas zmiany rolki podczas wymiany produktów, poprawiając w ten sposób wydajność i zmniejszając koszty produkcyjne;
Ze względu na to, że sprzęt przyjmuje jeden zestaw połączonych form, wytwarzających różne specyfikacje rury, wystarczy dostosować, nie trzeba zmieniać, wskaźnik oszczędności rolek wynosi powyżej 90%, zmniejszając w ten sposób koszt rolki;
Ze względu na to, że sprzęt przyjmuje automatyczną regulację silnika, zmniejszając w ten sposób liczbę pracowników, obniżając koszty pracy, zmniejszając intensywność pracy pracowników, poprawiając środowisko pracy pracowników;
Działanie sprzętu jest proste, wystarczy znać rozmiar i grubość ścianki rur w produkcji, a następnie wprowadzić je do interfejsu, automatycznie dokona regulacji, a tym samym obniży poziom wymagań technicznych personelu debugującego.
Dzięki automatycznej regulacji, zmniejszono wkład narzędzi i uszkodzenia sprzętu przy zmianie rolki, poprawia się żywotność sprzętu.
Ze względu na strukturę rolki kompozytowej punktowy kontakt między rolką a taśmą zamiast oryginalnego kontaktu liniowego zmniejsza zużycie rolki i poprawia żywotność rolki.
Może wytworzyć określoną specyfikację stali do gięcia na zimno, takiej jak stal o przekroju U, C itp., Szerokość i wysokość produktu można regulować bezstopniowo.
Rodzaj |
Specyfikacja (mm) |
Grubość (mm) |
Standard produktu |
Materiał |
Kwadrat pusty przekrój stalowy |
30x30-120x120 | 2,0-6,0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Prostokątna stal o przekroju zamkniętym |
30x50-100x140 | 2,0-6,0 | ||
Otwieranie na zimno zginać stal |
Wysokość Maks. 50
Szerokość maks. 150 |
2,0-6,0
|
Rozwijak hydrauliczny z pojedynczym trzpieniem
Rozwijak składa się głównie z podstawy, zwiększa głowicę stożkową, układu hydraulicznego, hamulca hydraulicznego, do zwiększania i pojedynczego bębna typu wspornikowego, głowicy stożkowej, jednej online; Hydrauliczne wzniesienia, hamulec hydrauliczny.
OD cewki | Φ1000-2000mm |
ID cewki | Φ520-610mm |
Szerokość paska | 100-480mm |
Grubość paska | 2,0-6,0 mm |
Waga paska | Max8T |
Typ rozszerzenia | Rozszerzenie hydrauliczne |
Przerwanie | Jazda hydrauliczna |
Ta jednostka jest głównie używana do prowadzenia nowego wlotu stalowej głowicy zwoju do jednostki spłaszczacza po tym, jak jednostka rozwijarki wprowadzi zwój do miejsca pracy.
moc silnika elektrycznego: 1,5 kW
ciśnienie przetwarzania: 7Mpa
zmniejszyć prędkość: BW17-4
Ta jednostka jest głównie używana do spłaszczania łba i ścieżki taśmy stalowej i przygotowania do następnego kroku cięcia i spawania ścinaniem, tak aby zapewnić przeciwległe płaskie i proste spawanie taśmy stalowej.
poziom spłaszczania i możliwość prasowania:
spłaszczarka i rolka dociskowa Dia: Φ180
rolka spłaszczająca Dia: Φ120
prędkość pozioma spłaszczania: 11 m/min
styl regulacji prędkości: brak stopnia regulacji prędkości;
styl struktury: prasowanie i przenoszenie, pięć rolek spłaszczających;
styl góra i dół: układ hydrauliczny
szerokość spłaszczarki:100-480mm
grubość spłaszcza: 2,0-6,0 mm
ciśnienie robocze siłownika hydraulicznego: 7Mpa
moc silnika elektrycznego: 22KW
Automat do cięcia i zgrzewania służy do cięcia nieregularnych końców pasków, a następnie łączenia pasków przez zgrzewanie.
Szerokość paska | 100-480mm |
Grubość spawania | 2,0-6,0 mm |
Rodzaj cięcia | Hydrauliczny |
Tryb spawania | Automatyczny |
Ta jednostka jest głównym elementem urządzenia do prasowania i przenoszenia materiału, montażu akumulatora, zespołu materiału do przenoszenia, elektrycznej jednostki sterującej.
Głównymi elementami są: rama, silnik elektryczny, jednostka hamulcowa, oś napędowa w kierunku obrotu o zmniejszonej prędkości, rolka dociskowa i nośna, układ sprężonego powietrza rolki prowadzącej, kontrolowana jednostka prędkości;może dostarczyć stalową taśmę do akumulatora i średni czas, w którym przekaże informacje o prędkości przenoszenia do elektrycznego systemu sterowania, gdy zażądamy zatrzymania przenoszenia materiału do tego urządzenia, zatrzyma rolkę do silnika elektrycznego i dociska i przenosi rolkę materiału przez przerwa, a także może dostosować prędkość do przenoszenia silnika elektrycznego, a jednostka przenosi prędkość materiału.
(2) Montaż ramy akumulatora: zawiera silnik elektryczny, ramę, rolkę koła wewnętrznego, rolkę koła zewnętrznego i rolkę dociskową.Może być używany do przechowywania taśmy stalowej z jednostki Press & Carry i może być pobierany ze środkowej rolki materiału odbiorczego.
(3) Urządzenie do wysyłania materiału: zawiera ramę, rolki prowadzące, rolkę prowadzącą z wysokiego lub niższego miejsca.Może przenosić stalową taśmę do kształtowania systemu i wysyłać informacje o prędkości materiału do elektrycznego urządzenia sterującego.
(4) parametry techniczne:
styl pracy: Naprawiono koło
Zaleta: więcej materiału do przechowywania, brak uderzenia w stalową powierzchnię.
grubość cewki stalowej: 2,0-6,0 mm; szerokość: 100-480 mm
prędkość przenoszenia materiału: Vmax=120m/min
ciśnienie oleju hydraulicznego: 7Mpa
bezpośrednio moc silnika elektrycznego prasy i przenoszenia: 45KW;
silnik elektryczny ramy akumulatora: 90KW
Składa się z rolki podającej, automatycznego urządzenia centrującego, pasywnego stojaka poziomującego, stojaka poziomego (P1), stojaka pionowego (L1), stojaka poziomego (P2), stojaka pionowego (L2), stojaka poziomego (P3), poziomego stojaka stojak (P4), stojak pionowy (L3), stojak poziomy (P5), stojak poziomy (P6), stojak poziomy (P7) stojak pionowy (L3), trzy ramy pustego zakrzywienia, kierunek spawania, pięć rolek ekstruzja, cięcie gratu, system usuwania gratu dwa stojaki, lekki stojak na kółkach, system chłodzenia, zaklejanie pionowego stojaka na rolki (DL1), stojak czterorolkowy (F1), stojak czterorolkowy (F2), rama 4 rolkowa (F3), rama czterorolkowa (F4), głowa Turka (C2), elektryczny system sterowania itp
Piła na zimno jest kluczowym wyposażeniem w rurze produkcyjnej i służyła do automatycznego precyzyjnego cięcia wszelkiego rodzaju rur ramowych.Jeśli chodzi o stosowanie bardzo dokładnego systemu sterowania STD i systemu maszyn, to urządzenie ma dobrą przewagę w zakresie precyzyjnych wymiarów, a najlepszą zaletą przenoszenia maszyn, więc szybka zdolność i dokładna obróbka bez Burra jest zaletą tej jednostki.
Rozmiar rury |
30x30-120x120mm 30x50-100-140mm |
WT rury | 2,0-6,0 mm |
Naprawiono długość cięcia | 4~12m |
Dokładność cięcia | 0~3mm |
Silnik do cięcia brzeszczotu |
Silnik konwersji częstotliwości 15kW 2 zestawy |
Silnik napędowy wózka | Obsługuj silnik 45kW |
Silnik posuwu | Podawać silnik 5,5 kW |
Prędkość cięcia | Maks. 60m/min |
Typ mocowania rury | Pneumatyczny |
Materiał: Cr12Mo1Vi1 Wysoka wytrzymałość, dobra odporność na ścieranie
Hebei tengtian co., Ltd. jest zbiorem badań naukowych, produkcji, sprzedaży i usług jako jeden z profesjonalnych producentów rur spawanych o wysokiej częstotliwości i otwieranych urządzeń ze stali do gięcia na zimno. Nasza firma specjalizuje się w produkcji wysokiej częstotliwości spawana rura, cięcie wzdłużne, otwieranie stali do gięcia na zimno, jednostki ze stali nierdzewnej i inne wyposażenie przedsiębiorstwa, firma ma wykwalifikowane i zdolności biznesowe, silny, żywy zespół. Została wywieziona do Korei Południowej, Wietnamu, Indonezji, RPA, Kazachstanu i innych dziesiątek krajów i regionów, przez kupców krajowych i zagranicznych wysokie uznanie.
