Prostokątny przekrój pusty w kształcie kwadratu węglowego Erw Pipe Mill

Sprzęt ten ma na celu spełnienie wymagań rynku międzynarodowego, według naszej firmy, jednostka serii LW w połączeniu z technologią formowania FF, opracowała automatyczną linię do walcowania rur kwadratowych i prostokątnych.

ⅰ,

Główne cechy sprzętu:

W bardzo krótkim czasie, aby zakończyć regulację rolki, ekstremalnie skróć czas zmiany rolki podczas wymiany produktów, poprawiając w ten sposób wydajność i zmniejszając koszty produkcyjne;

Ze względu na to, że sprzęt przyjmuje jeden zestaw połączonych form, wytwarzających różne specyfikacje rury, wystarczy dostosować, nie trzeba zmieniać, współczynnik oszczędności rolek wynosi powyżej 90%, zmniejszając w ten sposób koszt rolki;

Ze względu na to, że sprzęt przyjmuje automatyczną regulację silnika, zmniejszając w ten sposób liczbę pracowników, obniżając koszty pracy, zmniejszając intensywność pracy pracowników, poprawiając środowisko pracy pracowników;

Obsługa sprzętu jest prosta, wystarczy znać rozmiar i grubość ścianki rur w produkcji, a następnie wprowadzić je do interfejsu, automatycznie dokona regulacji, a tym samym obniżyć poziom wymagań technicznych personelu debugującego.

Dzięki automatycznej regulacji, zmniejszono wkład narzędzi i uszkodzenia sprzętu przy zmianie rolki, poprawia się żywotność sprzętu.

Ze względu na strukturę rolki kompozytowej, punktowy kontakt między rolką a taśmą zamiast oryginalnego kontaktu liniowego, zmniejsza zużycie rolki i poprawia żywotność rolki.

Może wytworzyć określoną specyfikację stali do gięcia na zimno, takiej jak stal o przekroju U, C itp., Szerokość i wysokość produktu można regulować bezstopniowo.

, Zakres produkcji urządzeń:

ⅲ,

Sprzęt składa się z następujących części:

1,SIngle Trzpień Hydrauliczny Dezwijarka

Rozwijarka składa się głównie z podstawy, zwiększa głowicę stożkową, układu hydraulicznego, hamulca hydraulicznego, do zwiększenia i pojedynczego bębna typu wspornikowego, głowicy stożkowej, jednej online; zwisów hydraulicznych, hamulca hydraulicznego.

2,mii prostownica:

Ta jednostka jest głównie używana do doprowadzania nowego stalowego podajnika zwoju do jednostki spłaszczacza po tym, jak jednostka rozwijarki wprowadzi zwój do miejsca pracy.

moc silnika elektrycznego: 1,5 kW

ciśnienie przetwarzania: 7Mpa

zmniejszyć prędkość: BW17-4

3,Spłaszczenie:

Ta jednostka jest głównie używana do spłaszczania łba i toru taśmy stalowej i przygotowania do następnego kroku cięcia i spawania ścinaniem, aby zapewnić przeciwległe płaskie i proste spawanie taśmy stalowej.

poziom spłaszczania i możliwość prasowania:

spłaszczarka i rolka dociskowa Dia: Φ120

rolka spłaszczająca Dia: Φ100

prędkość pozioma spłaszczania: 11 m/min

styl regulacji prędkości: brak stopnia regulacji prędkości;

styl konstrukcji: prasowanie i przenoszenie, pięć rolek spłaszczających;

styl góra i dół: układ hydrauliczny hydraulic

szerokość spłaszczarki: 100-400mm

grubość spłaszcza: 1,5-4,0 mm

ciśnienie robocze siłownika hydraulicznego: 7Mpa

moc silnika elektrycznego: 11KW

4, Automatyczny Maszyna do cięcia i spawania

Automatyczny Maszyna do cięcia i spawania służy do odcinania nieregularnych końców pasków, a następnie łączenia pasków przez zgrzewanie.

5. , Poziomy akumulator spiralny

Ta jednostka jest głównym elementem urządzenia do prasowania i przenoszenia materiału, montażu akumulatora, zespołu materiału do przenoszenia, elektrycznej jednostki sterującej.

Głównymi elementami są rama, silnik elektryczny, jednostka hamulcowa, oś napędowa w kierunku obrotu o zmniejszonej prędkości, rolka dociskowa i nośna, układ sprężonego powietrza rolki prowadzącej, kontrolowana jednostka prędkości;może dostarczyć stalową taśmę do akumulatora i średni czas, w którym przekaże informacje o prędkości przenoszenia do elektrycznego systemu sterowania, gdy zażądamy zatrzymania przenoszenia materiału do tego urządzenia, zatrzyma rolkę do silnika elektrycznego i dociska i przenosi rolkę materiału przez przerwa, a także może dostosować prędkość do przenoszenia silnika elektrycznego, a jednostka przenosi prędkość materiału.

(2)

Montaż ramy akumulatora: zawiera silnik elektryczny, ramę, rolkę koła wewnętrznego, rolkę koła zewnętrznego i rolkę dociskową.Może być używany do przechowywania taśmy stalowej z jednostki prasy i przenoszenia i może być pobierany ze środkowej rolki materiału odsyłowego.

(3)

Urządzenie wysyłające materiał: zawiera ramę, rolki prowadzące, rolkę prowadzącą z miejsca wysokiego lub dolnego.Może przenosić stalową taśmę do kształtowania systemu i wysyłać informacje o prędkości materiału do elektrycznego urządzenia sterującego.

(4) parametry techniczne:

styl pracy: Naprawiono koło

Zaleta: więcej materiału do przechowywania, brak uderzenia w stalową powierzchnię.

grubość cewki stalowej: 1,5-4,0 mm;szerokość: 100-400mm

prędkość przenoszenia materiału: Vmax=120m/min

ciśnienie oleju hydraulicznego: 7Mpa

bezpośrednio moc silnika elektrycznego prasy i przenoszenia: 22KW;

silnik elektryczny ramy akumulatora: 37KW

6, Formowanie i zaklejanie młyna

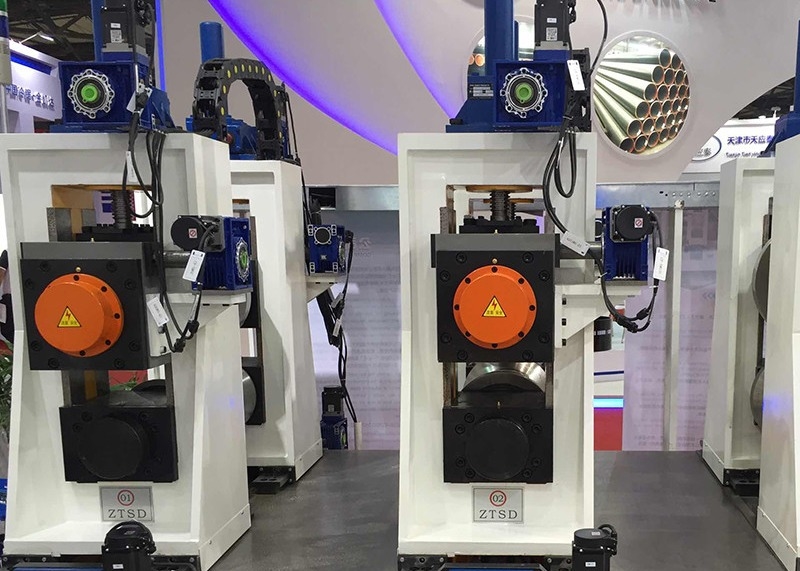

Składa się z rolki podającej, automatycznego urządzenia centrującego, pasywnego stojaka poziomującego, stojaka poziomego (P1), stojaka pionowego (L1), stojaka poziomego (P2), stojaka pionowego (L2), stojaka poziomego (P3), poziomego stojaka stojak (P4), stojak pionowy (L3), stojak poziomy (P5), stojak poziomy (P6), stojak poziomy (P7) stojak pionowy (L3), trzy ramy pustego zakrzywienia, kierunek spawania, pięć rolek ekstruzja, cięcie gratu, system usuwania gratu dwa stojaki, lekki stojak na kółkach, system chłodzenia, zaklejanie pionowego stojaka na rolki (DL1), stojak czterorolkowy (F1), stojak czterorolkowy (F2), rama czterorolkowa (F3), rama czterorolkowa (F4), głowa Turka (C2), elektryczny system sterowania itp

7, Piła na zimno:

Piła na zimno jest kluczowym wyposażeniem w rurze produkcyjnej i służyła do precyzyjnego automatycznego cięcia wszelkiego rodzaju rur ramowych.Jeśli chodzi o stosowanie bardzo dokładnego systemu sterowania STD i systemu maszyn, to urządzenie ma dobrą przewagę w zakresie precyzyjnych wymiarów, a najlepszą zaletą przenoszenia maszyn, więc szybka zdolność i dokładna obróbka bez Burra jest zaletą tej jednostki.

8, Wałek :

Materiał: Cr12Mo1Vi1 Wysoka wytrzymałość, dobra odporność na ścieranie
