Szczegóły Produktu:
Zapłata:
|
Wydajność surowca: | σs≤340Mpa | Wytrzymałość na rozciąganie surowca: | σb≤520 MPa |
---|---|---|---|
Grubość: | 1,5-6,35 mm | Max. Maks. Production Speed Szybkość produkcji: | Maks. 55m/min |
Prostokąt:: | 100*50-200*150mm | Zakres rozmiarów rur: | Φ88,9-219,1 mm |
Gwarancja: | Rok | Rodzaj spawania: | Spawanie w wysokiej częstotliwości |
High Light: | maszyna do rur erw ze stali niskostopowej,młyn do rur erw ze stali niskostopowej,maszyna do rur erw 1 |
JA. jawprowadzenie

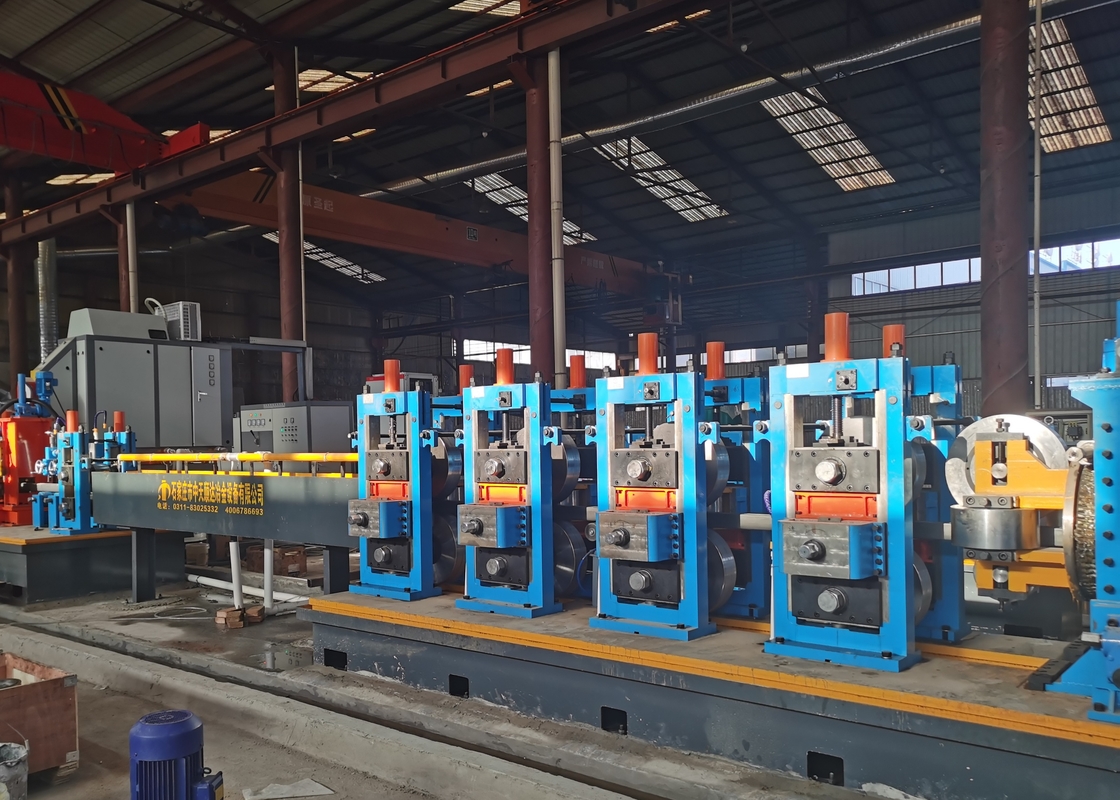

Linia do mielenia rur o wysokiej częstotliwości HG219, używana głównie do obróbki elektrycznej rury spawalniczej, średnica rury to Φ88,9-Φ219,1 mm, a grubość rury to 1,5-6,35 mm rury spawalniczej, a także jest to rura o różnym kształcie .Ta linia młynów rurowych została osiągnięta jako podstawa automatycznego przetwarzania, aby zaoszczędzić wielu pracowników, i naśladowała projekt japońskiej linii młynów rurowych, co jest importowaną z Japonii produkcją Changchun / China.Jeśli chodzi o dokładność wykonaną dla tej linii do walcowania rur, jest to nie tylko najlepsza jakość linii do walcowania rur o wysokiej częstotliwości typu 168, ale także figura.
jaJA. Ton podstawowe warunki przetwarzania
(1) taśma stalowa
Musi być wymagane przestrzeganie standardu YB189-64.
(2) stal niskowęglowa, stal niskostopowa; δb≤520Mpa; δs≤340Mpa
(3) Cewka wyzwalająca
Średnica wewnętrzna Φ500-Φ600mm
Średnica zewnętrzna Φ1000-Φ2000mm
Masa cewki ≤12000 kg
(4) Maszyny i elektronika: około 1000 kW.
Spawacz wysokiej częstotliwości: 500 kW
(5) Zdolność sprężonego powietrza: 6m³ / m, 0,4-0,6Mpa
(6) warsztat i energia elektryczna:
Musi być wyższa niż 6M do warsztatu montażu linii młyna rurowego wysokiej częstotliwości, tj. odległość od ziemi do maszyny transferowej, rozpiętość warsztatu 18 M, długość 120 M, kolokacja zestawów holowniczych Sky-transfer-maszyna w tym 15 ton i 10 ton.
jaII. Proces pracy:
taśma stalowa do cewki → odwijak → prostownica końcowa → spłaszczarka → zgrzewarka ścinająca → jednostka materiału magazynującego → formowana, spawanie, chłodzenie, dokładna rura Śred.rozmiar → dokładny rozmiar długości rury, cięcie → kontrola → pakiet.
jaVPzdolność przetwarzania sprzętu:
Okrągły: Φ88,9-219,1mm;
Kwadrat: 70*70-170*170mm
Prostokąt: 100*50-200*150mm
Grubość: 1,5-6,35mm
Maks.Szybkość produkcji: Maks.55m/min
V. TGłówne parametry jednostki linii młyna rurowego:
Cewka samochodu
Cewka jest głównym, w tym cylindrem hydraulicznym, silnikiem elektrycznym, redukcją prędkości jednostki ramy rzeki, ramą poruszania się na poziomie jednostki cewki upingu, ruchem zwijarki upingu za pomocą elektrycznego silnika zmniejszającego prędkość lub redukującego przekładnię, jednostki maszyny cewki upingowej za pomocą cylindra hydraulicznego , ciśnienie oleju hydraulicznego wynosi 7 MPa, a obrót siłownika hydraulicznego wynosi 400 mm, a ruch siłownika hydraulicznego powinien być kontrolowany za pomocą klucza trasy elektrycznej.
Rozwijarka
Odwijakma strukturę pojedynczego trzpienia.Składa się z dwóch głównych części: korpusu głównego i podstawy stałej.Korpus główny wyposażony jest w układ pneumatyczny do zaspokojenia potrzeb rozciągania, kurczenia i hamowania trzpieni.
OD cewki | Φ1000-2000mm |
ID cewki | Φ500-600mm |
Szerokość paska | 270-700mm |
Grubość paska | 1,5-6,35 mm |
Waga paska | Max12T |
Typ rozszerzenia | rozprężna hydrauliczna |
Złamać | Jazda pneumatyczna |
Prostownica:
Ta jednostka jest głównie używana do doprowadzania nowego stalowego podajnika zwoju do jednostki spłaszczacza po tym, jak jednostka rozwijarki wprowadzi zwój do miejsca pracy.
Moc silnika elektrycznego: 3KW
Ciśnienie przetwarzania: 7Mpa
Zmniejsz prędkość: BW17-2
Jednostka spłaszczająca
Ta jednostka jest głównie używana do spłaszczania łba i toru taśmy stalowej i przygotowania do następnego kroku cięcia i spawania ścinaniem, aby zapewnić przeciwległe płaskie i proste spawanie taśmy stalowej.
Poziom spłaszczania i możliwość prasowania:
Styl regulacji prędkości: brak stopnia regulacji prędkości
Styl struktury: prasowanie i przenoszenie, jednostka spłaszczająca z pięcioma rolkami;
Styl w górę iw dół: układ hydraulicznyH
Szerokość spłaszczarki: 270-700mm
Grubość spłaszcza: 1,5-6,35 mm
Ciśnienie robocze cylindra hydraulicznego: 7Mpa
Moc silnika elektrycznego: 15KW
Nożyce doczołowe i spawarka
Zgrzewarka do ścinania jest ważną jednostką w wyposażeniu linii do walcowania rur i służy do cięcia nienormalnej stalowej głowicy taśmy lub próby, a następnie łączenia ostatniej próby stalowej taśmy z następną głowicą taśmy, aby zapewnić kontynuację przetwarzania.
Moc: moc hydrauliczna
Grubość cięcia: 1,5-6,35 mm
Szerokość: 270-700mm
Ciśnienie oleju hydraulicznego pracy: 7Mpa
Ciśnienie robocze siłownika hydraulicznego do cięcia: 14Mpa
Poziomy akumulator spiralny 6M
Ta jednostka jest głównym elementem urządzenia do prasowania i przenoszenia materiału, montażu akumulatora, zespołu materiału do przenoszenia, elektrycznej jednostki sterującej.
Głównymi elementami są rama, silnik elektryczny, jednostka hamulcowa, oś napędowa w kierunku obrotu o zmniejszonej prędkości, rolka dociskowa i nośna, układ sprężonego powietrza rolki prowadzącej, kontrolowana jednostka prędkości;może dostarczyć stalową taśmę do akumulatora i średni czas, w którym przekaże informacje o prędkości przenoszenia do elektrycznego systemu sterowania, gdy zażądamy zatrzymania przenoszenia materiału do tego urządzenia, zatrzyma rolkę do silnika elektrycznego i dociska i przenosi rolkę materiału przez przerwa, a także może dostosować prędkość do przenoszenia silnika elektrycznego, a jednostka przenosi prędkość materiału.
Dołącz silnik elektryczny, ramę, rolkę wewnętrzną, rolkę okrągłą i rolkę dociskową.Może być używany do przechowywania taśmy stalowej z jednostki prasy i przenoszenia i może być pobierany ze środkowej rolki materiału odsyłowego.
Dołącz ramę, rolki prowadzące, wyprowadź rolkę z górnego lub dolnego miejsca.Może przenosić stalową taśmę do kształtowania systemu i wysyłać informacje o prędkości materiału do elektrycznego urządzenia sterującego.
(4) Parametry techniczne:
Grubość cewki stalowej: 1,5-6,35 mm
Szerokość: 270-700mm
Średnica zewnętrzna: 8000 mm
Prędkość przemieszczania się materiału: Vmax=100m/min
Bezpośrednio elektryczna moc silnika prasy i przenoszenia: silnik 45KW
silnik elektryczny ramy akumulatora: silnik 75KW;
Formowanie & Soklejanie
Jednostka do formowania i kalibrowania jest niezbędnym wyposażeniem linii młyna rurowego.Ta jednostka przestrzega teorii ramy przechyłu.Może kontynuować przetwarzanie niektórych rur stalowych o specyfikacji przez spawanie bezkontaktowe, które przenosi trochę stali taśmowej do tego urządzenia i pozwala na przejście rolki ramy do surowej rury ramy, a następnie zebranie płynu elektrycznego razem na powierzchni spawania rury, aby traktuj temperaturę rury wyższą, aby dopasować spawanie przez zgrzewanie walców dociskowych, a następnie po schłodzeniu, formując zaklejanie i spłaszczanie do produktu, jaki jest twój popyt na rurę.
Formowanie rury OD. |
Runda: 88,9-223mm; Kwadrat: 70*70-170*170mm Prostokąt: 100*50-200*150mm |
Formowanie grubości ścianki rury | 1,5-6,35mm |
Szybkość formowania | Maks. 50m/min |
Numer.formowania stojaków poziomych | 7 |
Numer.formowania stojaków pionowych | 9 |
Stojak na rolkę prowadzącą | 1 |
Stojak do wyciskania rolek | 1 |
Stojak na rolkę szlifierską | 1 |
Frez do skrobania wierteł | 2 zestawy |
Liczba stojaków do kalibrowania, pozioma | 5 |
Numer.stojaków kalibracyjnych, pionowych | 5 |
Głowa Turków | 4 zestawy z pojedynczą głowicą |
Średnica wałui materiał stojaka na rolkę poziomą, | Φ120mm, materiał 40Cr |
Średnica wałui materiał pionowego stojaka na rolki | Φ70Materiał 40Cr |
Główny silnik prądu przemiennego |
Formowanie: 160kW Rozmiar: 200kw |
Piła do frezowania
Piła do cięcia na zimno to nowa technologia cięcia online w branży rur spawanych.Główną cechą jest to, że przyjmuje zasadę frezowania na zimno.Po odcięciu koniec rury jest płaski i wolny od zadziorów.W przypadku zastosowań o wysokich wymaganiach w zakresie obróbki nie ma potrzeby cięcia wtórnego.Ponadto, ze względu na przyjętą technologię śledzenia stałej długości serwonapędu, dokładność długości cięcia jest wyższa niż w przypadku zwykłych latających pił komputerowych.W procesie produkcyjnym znacznie zmniejsza się zanieczyszczenie pyłem i hałasem.
Cały system wykorzystuje w pełni cyfrowy system sterowania ruchem firmy Siemens, kombinację sieci Simotion i Profinet, serwomotor w całym sterowaniu sieciowym, poprzez 10-calowe parametry systemu wejściowego z ekranem dotykowym, parametry pracy systemu są jasne i dokładne, a informacje o alarmach systemu zapisu w czasie rzeczywistym. Stalowa płyta podstawy piły jest spawana i obrabiana po odpuszczaniu Wszystkie ruchome części są napędzane przez prowadnicę liniową i śrubę kulową Posiada własny system smarowania Cała piła latająca jest stabilna i niezawodna, a sterowanie elektryczne system jest zaawansowany.
Metoda formowania jednostek: formowanie dolnej linii / formowanie centrum
Maksymalna prędkość liniowa: 55 m/min.
Zakres długości cięcia: 4 ~ 12 metrów
Dokładność długości cięcia: ± 1,5 mm (wahania prędkości linii nie przekracza 2%)
Sterownik główny: Siemens Simotion D435-2
Sieć sterowania: ProfiNet
Rozszerzenie we/wy: ET-200SP
600KW Spawacz wysokiej częstotliwości
Moc nominalna: 600kW
Automatyczna rura stalowa pakowanie i maszyna do paletyzacji
Automatyczna maszyna do pakowania i paletyzacji rur stalowych służy do automatycznego zakończenia zbierania i układania spawanych rur na końcu linii produkcyjnej rur spawalniczych, aby działała płynnie automatycznie, aby zmniejszyć pracochłonność, aby poprawić stopień automatyzacji linii produkcyjnej i skutecznie poprawiać wydajność produkcji.Jednocześnie może zmniejszyć hałas uderzeniowy, usunąć obrażenia spowodowane uderzeniem, poprawić jakość produktu, obniżyć koszty produkcji i wyeliminować ukryte niebezpieczeństwo bezpieczeństwa.
Wałek
Materiał: Cr12
Twardość rolki: HRC58-62
Głębokość hartowania: ≥ 10mm
Chropowatość powierzchni: Ra≤0,8um
