Rozmiar kwadratowy 70x70-200x200mm Erw Tube Mill Machine o grubości 4,0-12 mm

• :Główne wprowadzenie do sprzętu

• ładowanie samochodu





Wózek ładujący służy do wykonania stalowej cewki z pozycji ładowania do rozwijarki. W tym samym czasie cylinder olejowy na poddaszu, tak aby wewnętrzny otwór cewki stalowej był dokładnie ustawiony na stożku rozwijarki, po naprężeniu rozwijarki, wciśnij z powrotem do oryginału pozycja.







• Hydrauliczna rozwijarka jednostożkowa



parametry techniczne

średnica cewki: Φ1200-Φ2000mm

szerokość cewki: 270-800mm

maksymalna waga cewki: 16Ton

Odległość ruchu bazowego: 200 mm

Jednowrzecionowa hydrauliczna rolka rozprężna i skurczowa, rolka jest typu blokowego, z podporą, hamulcem dwutarczowym, dwoma hamulcami,

Średnica bębna: Φ508 mm -Φ760 mm, rozwijarka ma funkcję kontroli poziomej, może regulować ogólny kierunek szerokości.

Napęd wrzeciona przez silnik prądu przemiennego: 3kw

Z urządzeniem sprzęgłowym, sprzęgłem hydraulicznym

prędkość prowadzenia rozwijarki: 5,3 m/min

Cylinder do przodu i do wycofania głowicy rozprężnej: 1 zestaw, ciśnienie w systemie: 12Mpa

Cylinder rozprężny: 1 zestaw, ciśnienie w systemie: 12Mpa





• maszyna z prostą głowicą





Urządzenie służy do płynnej taśmy stalowej ołowianej do prostownicy. Jest ramię dociskowe, kompozycja głowicy łopaty.

(1) Urządzenie jest używane do gładkiej taśmy ze stali ołowianej do niwelatora.

(2) Istnieje ramię dociskowe, kompozycja głowicy łopaty.Typ bramowy, rozwijany w górę iw dół

(3) Siłownik oleju przytrzymującego ramię: Φ160, siłownik prowadzący ramienia przytrzymującego: Φ90

(4) Silnik przytrzymujący ramię: 2,2 kW, 380 V, 60 Hz



• maszyna do poziomowania szczypiec





1. Ta maszyna służy do poziomowania głowicy i końca taśmy stalowej. Ułatw ją ścinaniu i spawaczowi.

2. Ta maszyna służy do wyrównywania głowicy i końca taśmy stalowej, ułatwia ścinanie i spawacz.

3. Silnik poziomujący: 22KW

4. Średnica rolki dociskowej: Φ210x900mm, materiał rolki: 40Cr, Y-HGI-E125/90X150-LF3-HL1

5. Średnica rolki poziomującej: Φ160x900mm, materiał rolki: 40Cr, Y-HGI-E160/100X150-LF3-HL1

6. Szerokość poziomowania: 270-800 mm

7. Grubość szczypta / poziomowania: 4-12 mm

8. Prędkość szczypta/poziomowania: 0-11 M/Min



• automatyczne nożyce i spawarka:





Służy do ścinania i spawania głowicy stalowej i ens, zapewnia ciągły produkt młyna rurowego.

grubość taśmy stalowej: 4,0-12 mm

szerokość taśmy stalowej: 270-800mm

wytrzymałość taśmy stalowej: σb≤520Mpa；σs≤350Mpa

rodzaj cięcia: hydrauliczny

typ kompresu: hydrauliczny

rodzaj spawania: przez silnik

hydrauliczne ciśnienie robocze: 10Mpa





• akumulator poziomy





Ta maszyna znajduje się między zgrzewarką ścinającą a hostem (młyn do formowania zaklejek), służy do po zużyciu rolki taśmy stalowej, przed następną taśmą rolkową, ponieważ jest przygotowana z odwijania, ścinania i zgrzewania doczołowego, aby zapewnić, że host (zaklejarka do formowania ) ciągła produkcja i przechowywanie wystarczającej ilości taśmy stalowej.



Ta jednostka jest głównym elementem urządzenia do prasowania i przenoszenia materiału, montażu akumulatora, zespołu materiału do przenoszenia, elektrycznej jednostki sterującej.

urządzenie do prasowania i przenoszenia materiału: główne obejmuje ramę, silnik elektryczny, jednostkę hamującą, oś napędową w kierunku obrotu o zmniejszonej prędkości, rolkę dociskową i nośną, system sprężonego powietrza rolki prowadzącej, sprawdzoną jednostkę prędkości;może dostarczyć stalową taśmę do akumulatora i średni czas, w którym przekaże informacje o prędkości przenoszenia do elektrycznego systemu sterowania, gdy zażądamy zatrzymania przenoszenia materiału do tego urządzenia, zatrzyma rolkę do silnika elektrycznego i dociska i przenosi rolkę materiału przez przerwa, a także może regulować prędkość, aby przenosić silnik elektryczny, a jednostka przenosić prędkość materiału.

Montaż ramy akumulatora: zawiera silnik elektryczny, ramę, wewnętrzną rolkę koła, zewnętrzną rolkę koła i rolkę dociskową.Może być używany do przechowywania taśmy stalowej z jednostki prasy i przenoszenia i może być pobierany ze środkowej rolki materiału odsyłowego.

Urządzenie wysyłające materiał: zawiera ramę, rolki prowadzące, rolkę prowadzącą z miejsca wysokiego lub dolnego.Może przenosić stalową taśmę do kształtowania systemu i wysyłać informacje o prędkości materiału do elektrycznego urządzenia sterującego.





• formowanie i kalibrowanie młyna:

Maszyna do poziomowania 7.1

Funkcja: wyrównywanie blachy stalowej przed formowaniem.

Struktura: poziomowanie 5 rolek, poziomowanie pasywne, przekładnia ślimakowa z podnośnikiem.

2:Φ210*900mm,42GrMo；160*110,14Mpa,

2 rolki szczypta i podawanie, średnica rolki wyrównującej: Φ210 * 900 mm, materiał: 42GrMo,

dolna rolka fix, dostosuj odległość za pomocą cylindra hydraulicznego, naciśnij cylinder oleju: 160 * 110,

ciśnienie systemowe: 14Mpa, z podwójnym pionowym urządzeniem rolkowym przed i za maszyną poziomującą.



7.2 Maszyna do formowania

Pasek jest formowany przez formowanie rolkowe, aby osiągnąć idealny kształt, który składa się z obszaru formowania pełnego gięcia, pustego obszaru formowania gięcia, obszaru prowadzenia spawania oraz obszaru wykańczania i zaklejania.Metoda formowania: bezpośrednio kwadratowa

7.2.1 parametry stanowiska poziomującego

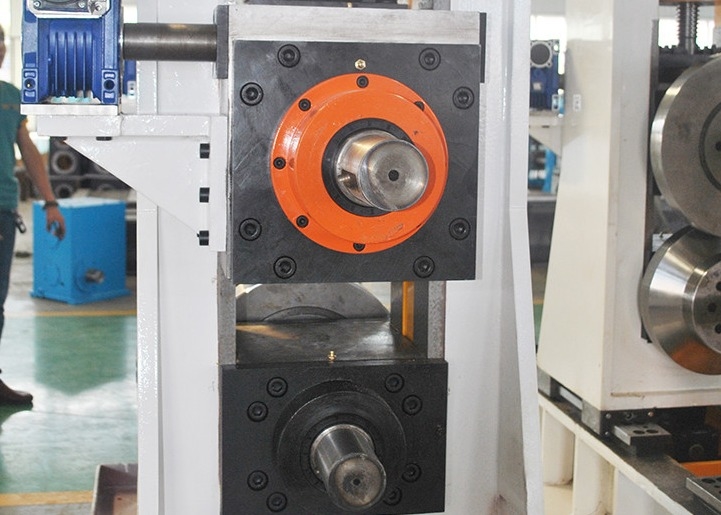

Konstrukcja stojaka: Rolki stojaka na cztery rolki są regulowane osobno



Materiał stojaka: spawanie ZG310-570 lub Q345B

uniwersalne parametry stoiska



Materiał stojaka: spawanie ZG310-570 lub Q345B

7.2.3 Pusty zakrzywiony stojak



Materiał stojaka: spawanie ZG310-570 lub Q345B



Średnica rolki poziomej: Φ200 mm, średnica otworu łożyska: Φ180 mm, materiał: 42CrMo, obróbka odpuszczająca HB220-290-55.utwardzanie powierzchni HRC45-55, dokładność wymiarowa Φ 200 f6 (0,05-0,08) chropowatość powierzchni 1,6

Średnica górnej rolki: Φ100 mm



Bez górnego wału, z dwoma zestawami bocznej rolki nośnej, rolka nośna pod rolką boczną, regulowana wysokość rolki nośnej.



Średnica wału rolki podtrzymującej: Φ110 mm

7.2.4

Pionowa średnica rolki: Φ110mm



Otwórz i zamknij silnik: 5,5 kW



Stojak walca ściskanego jest konstrukcją pięciorolkową, walec dolny to walec cylindryczny, a wysokość gniazda walca po naprawie reguluje się dodając poduszkę. Dwie boczne rolki stojaka, łożyskowane wewnątrz walca, podwójna podpora typ siedzenia rolkowego, otwory rolek stojaka po obu stronach są regulowane odpowiednio przez dwa silniki. Górna rolka jest wyposażona w 2 zestawy.Górna rolka jest podnoszona i opuszczana oddzielnie i oddzielnie regulowana.Przyjęto regulację elektryczną. Wałek wytłaczający przyjmuje zamkniętą strukturę, a położenie różnych specyfikacji można regulować. Przechylenie boczne do wewnątrz o 1 stopień, rolka boczna w celu osiągnięcia jak najmniejszej wytrzymałości.



Stojak jest podwójnym nożem, używaj na przemian lub w tym samym czasie, nie przestawaj, aby wymienić nóż;



Złom zewnętrzny: podwójny typ strugarki, z urządzeniem do zwijania żaren; Podnoszenie strugarki za pomocą siłownika hydraulicznego, umożliwia szybkie podnoszenie i dostrajanie w górę iw dół; Nóż strugarki zewnętrznej można regulować poziomo do operacji;



Działanie spłaszczające powierzchnię spoiny, dwurolkowe, pasywne, wysokość dolnego wałka poprzez dodanie regulacji padu, zmiana specyfikacji produktu bez zmiany wałka.



Funkcja: schłodzić stalową rurę do temperatury pokojowej w celu dalszego walcowania i prostowania w sekcji kształtującej. Dodaj wodoodporną osłonę.



Dokończ produkt do odpowiedniego kształtu i wyprostuj.



Jednostka kształtująca składa się z czterech przestawnych osi, przy czym aktywny jest zarówno górny, jak i dolny wał.Dwa silniki prądu stałego o mocy 160 kW są napędzane odpowiednio przez reduktor, skrzynię biegów i wał uniwersalny, a rolki są naprzemiennie





Wytnij biegnącą stalową rurę do poniższej tabeli bicia.



Gdy walcarka do pracy ciągłej dostarcza stalową rurę do latającej piły, wózek piły porusza się i synchronizuje z prędkością rury, zaciskami bloku zaciskowego i dwoma systemami cięcia piłą zainstalowanymi na stole obrotowym z obrotem brzeszczotu, co sprawia, że posuw promieniowy pod napędem serwomotoru ac posuwu. W tym czasie stół obrotowy również się obraca, a system cięcia piłą wykonuje złożony ruch między stołem obrotowym a własnym posuwem i tnie stalową rurę wzdłuż toru kształtowego przekroju wyciętego elementu. Następnie systemy wracają na swoje miejsce i czekają na następny cykl roboczy. Posuw cięcia wykorzystuje współrzędne biegunowe.



Układ korpusu, pilarka, układ napędowy, układ tarcz obrotowych, układ posuwu, przyrząd jezdny, urządzenie rolkowe, urządzenie do pomiaru prędkości, układ hydrauliczny, układ sterowania

podstawowe parametry:

kwadratowy rozmiar rury: 70x70--200x200mm

grubość taśmy stalowej: 4～12,7 mm



Materiał taśmy stalowej: stal węglowa, wstępnie ocynkowana taśma walcowana na gorąco, taśma walcowana na zimno



Długość cięcia: 4-12 m



Dokładność cięcia: ≤2mm



Rodzaj cięcia: brzeszczot podwójny, cięcie obrotowe,



Prędkość śledzenia: taka sama jak młyn rurowy (20-40 m / min)



Funkcja sprzętu: automatyczna, ręczna, ma funkcję cięcia krótkiej długości;

Krótka długość większa niż 6m.



Typ sterowania: lokalizacja serwa Siemens AC



Kierunek podawania: zgodnie z wymaganiami klienta



Silnik tnący: serwo AC14kw



Silnik podający: silnik serwo AC3.5kw jeden zestaw,

Silnik napędowy: DC45KW



Typ zacisku: hydrauliczny



Łoże piły, piła, system tarcz obrotowych i system cięcia z obróbką wyżarzania.



Ilość linii prowadzącej 4, marka Tajwan shangyin lub Nanjing





parametry elektryczne:

dotykaćekran	HMI	1	Siemens
ruchkontroler	PLC	1	Siemens
Namiar			NSK/SKF
Główne elementy elektryczne			Siemens
hydrauliczny zawór
olej pompa
olej cylinder





9)Automatyczna maszyna pakująca



NIE.	NAZWAĆ	ILOŚĆ	UWAGA
1	Platforma do zbierania defektów	2M	Zestaw rolek plus pneumatyczny materiał popychający wspomagający
2	Ruch gotowego produktu	4USTAWIĆ	Model redukcji prędkości K67 (KONE) Silnik serwo 4,4 kW (Japonia Yaskawa)
3	Platforma do przechowywania warstw	8USTAWIĆ	Zestaw rolek, hartowany i odpuszczany
4	Popychacz warstw	4 ZESTAW	pneumatyczny
5	Mechanizm dostarczania warstw	4USTAWIĆ	Model reduktora K77 (KONE) Silnik serwo 4,4KW (Japonia Yaskawa)
6	Ciało paletyzujące	1USTAWIĆ	Dwa serwosilniki WPS155 4,4 kW2 ZESTAW (Yaskawa)
7	Rolka transportowa	1USTAWIĆ	Konwersja częstotliwości DXY22 4KW 112M-4Siemens Bader
8	Maszyna pakująca	4USTAWIĆ	Z funkcją kontroli wody
9	Łańcuch transferowy	4 ZESTAW	Z systemem nacisku
10	Stacja hydrauliczna	2 ZESTAW
11	Elektryczna szafa sterownicza	1USTAWIĆ
12	Wałek po piłowaniu	40M

Opis funkcji:

• Liczenie, paletyzacja: Gdy liczba rur stalowych osiągnie określoną liczbę, cała warstwa rur stalowych zostanie wysłana do ramy materiałowej przez mechanizm przyssawki warstwowej, zgodnie z ustawionym typem pakietu, po zakończeniu układania w stosy cały pakiet rur stalowych zostanie przetransportowany do stojaka do pakowania.
• Wysoki: Uruchamiany jest stół rolkowy do przenoszenia pakietów, a cały pakiet rur stalowych jest wyprowadzany ze stacji paletyzowania i przenoszony do stacji wiązania;automatyczne pakowanie i spawanie ręczne są zakończone, a woda jest jednocześnie kontrolowana.
• Trawers: Boczne rolki są otwierane, a zwinięte w wiązkę stalowe rury są usuwane.Osiągnij pozycję pomiaru masy.
• cykl:Po usunięciu całego pakietu rur stalowych platforma podnosząca powraca do pozycji odbiorczej i czeka na ułożenie następnego pakietu rur stalowych.Połączenie piętrowe między każdym pakietem rur stalowych zapewnia bezproblemowe dokowanie, aby zapewnić ciągłość pracy.

Sterowanie elektryczne przyjmuje sterowanie programem PLC, ekran dotykowy (PLC przyjmuje niemiecki Siemens), realizuje dialog człowiek-maszyna, może swobodnie przełączać się między ręcznym a automatycznym, a komponenty elektryczne wykorzystują markę Delixi.W programie wystarczy wprowadzić liczbę rur stalowych na warstwę, liczbę warstw każdej wiązki rur stalowych oraz niezbędne parametry.Po wyregulowaniu prasa automatycznie ułoży wymagany kompletny pakiet rur stalowych.







10) walec Cr18-20 materiał Cr18-20







11) Spawarka stała 1000KW 1000kw
