Profil surowca, produktu gotowego, procesu i konfiguracji użytkownika
1Warunki surowca:
(1) Taśmy stalowe walcowane na gorąco lub walcowane na zimno (zgodnie z GB700-88, GB1591-88)
- Materiał: stal niskoemisyjna, stal nisko stopowa
Wytrzymałość wydajności surowca:σs≤345Mpa
Wytrzymałość na rozciąganie surowca:σb≤560 Mpa
(3) Grubość taśmy: kwadratowa rura Grubość 3-16 mm ((GB708-88)
(4) szerokość taśmy stalowej: 270-800 mm ((± 0,2 mm)
(5) Wewnętrzna średnica cewki stalowej: Φ508-Φ760mm
(6) średnica stalowej cewki: Φ1100-Φ2000mm
(7) maksymalna masa cewki:16TON
2Zakres rozmiarów rur:
(1) Rurka kwadratowa: 80x80×200x200mm
(2) grubość produktu:
rurociąg kwadratowy i prostokątny:3-16mm
- długość:4-12M
- prędkość: 10-30 m/min
- Średnie zapotrzebowanie na energię urządzeń:
Zasilanie: 380V 50Hz 3 fazy
3,proces produkcji
Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection
Wprowadzenie głównych urządzeń
Pojazd załadunkowy jest używany do przemieszczania stali z pozycji załadunku do rozwijania. Jednocześnie podnosząc butelkę oleju, tak aby wewnętrzne otworzenie stali było dokładnie ustawione na stożku rozwijania,po napięciu rozwijania, przywróć do pierwotnej pozycji.
OD cewki: Φ1100 Φ2000 mm
Identyfikator cewki: Φ508-Φ760mm
Szerokość: 270 ̊800 mm
Prędkość jazdy: 4 m/min
Uderzenie: 3,5 m
Moc silnika skrzyni biegów: AC4KW ((podwójny napęd łańcuchowy)
Średnica hydraulicznego cylindru podnoszącego×takt:Φ200×650 mm
ciśnienie robocze układu hydraulicznego:8 ‰ 10 MPa
Siła odpychania do góry: 16 T ((6MPa)
Maksymalna masa cewki: 16T
- Jeden stożek Hydrauliczne rozwijanie
Jednorazowy spindle hydrauliczne rozszerzenia i skurcz typu rolka, walcownik jest typ bloku przesuwnego, z wsparciem, dwukrotne hamulce tarczowe, dwa hamulce,
Średnica bębna: Φ508 mm -Φ760 mm, maszyna rozwijająca ma funkcję sterowania poziomego, może regulować kierunek ogólnej szerokości.
parametry techniczne
średnica wywijania: Φ1200-Φ2000mm
szerokość cewki: 270-800 mm
maksymalna masa cewki: 16 ton
metoda przenoszenia stożka: hydrauliczna
typ stożka: rozszerzenie hydrauliczne
średnica wału cylindru hydraulicznego z ruchem stożkowym:Φ140/Φ100 mm
Główny silnik AC7,5 kW
Prędkość rozwijania cewki: 6 m/min
Rozwijanie łańcucha napędowego wzór 28A-2
Typ hamulca:Pneumatyczny
Model hamulca: 2× DBH205
Metoda otwierania i zamykania sprzęgła: pneumatyczna
Wykrycie i zamknięcie sprężyny złącza Φ125 mm
Urządzenie z prostą głową i łopatę dopasowuje się do odwojownika, aby rozebrać głowę stalowego pasa i wysłać pas stalowy do maszyny do wyrównywania szczypów z prostą głową.Ostrze jest dopasowany z równej głowy rolka ciśnienia wyprostować głowę taśmy stalowej, a następnie taśma stalowa jest wysyłana do rolki szczypce.
Parametry techniczne:
szerokość 270×800 mm
grubość 3 ̊16 mm
Rurek teleskopiczny łopatki:Φ125/Φ90mm
Cylinder huśtawki ostrza: Φ125/Φ90mm
Materiał ostrza: 50Mn
Wyrzuty z przestrzeni
Formularz napędu rolkowego
Silnik hydrauliczny
Silnik hydrauliczny model 1QJM32-32Z3
Pozycja 010:
Ramię huśtawkowe z urządzeniem z prostą głową: Przyjąć strukturę połączoną z spawaną skrzynką
Urządzenie łopatki: użyj pionowego ostrza
- maszyna do wyrównania szczytu
Urządzenie z prostą głową, rolka ciśnieniowa i łopatka, współpracują z odwiertnikiem, aby rozebrać głowicę taśmy stalowej i wysłać taśmę stalową do maszyny do wyrównania szczytu.Rolka szczypce jest hydraulicznie przyciskana do zaciskania stalowego pasa, a silnik główny obraca się, aby wysłać stalowy pasek do walcownika docisku.rolka wyrównawcza jest przyciskana w dół do odpowiedniej pozycji, aby wyrównać taśmę stalową, i przesłać taśmę stalową do maszyny spawalniczej do ścierania, i współpracować z maszyną spawalniczą do ścierania, aby zakończyć spawanie do ścierania.
Parametry techniczne:
szerokość 270×800 mm
grubość 3 ̊16 mm
silnik do szczypnięcia AC30KW ((częstotliwość)
Pozytywna prędkość wyrównania szczypce 7m/min
Forma i redukcja walców szczytowych: Typ dwukolorowych, ciśnienie hydrauliczne
Przesunięcie rolki w dół cylindra Φ160/Φ110mm
Średnica walca szczytowego × długość Φ280 × 850 mm
Materiał do walcowania wciskowego 42CrMo
Forma transmisji walcowników szczelinowych i wyrównawczych:walcowników szczelinowych w górę i w dół są w pełni aktywne, a rolki wyrównawcze są aktywne poniżej
Prędkość niwelowania pasywnego szczytu ≤ 30 m/min
Formularz i redukcja rolki wyrównawczej
Typ górnych dwóch, dolnych trzech walców, ciśnienie hydrauliczne
Przesunięcie cylindru do dolnego poziomującego walca Φ200/Φ160mm
Średnica walca wyrównania × Długość Φ200 × 850 mm
Materiał do walcowania 42CrMo
Twardość i głębokość tłumienia rolki HRC52?? 58, głębokość:3?? 5 mm
Werykacyjna średnica rolki × wysokość Φ200 × 300 mm
Struktura walców pionowych: podwójne walory pionowe w kształcie litery I
Materiał do walcowania pionowego 42CrMo
Trwałość i głębokość tłumienia rolki HRC52 ∼58, głębokość:3 ∼5 mm
Weryfikacja:
Metody otwierania i zamykania sprzęgła: pneumatyczne
Wymagania dotyczące przepuszczalności:
- automatyczne obcinanie i spawanie:
Używany do odcięcia nieregularnej części głowicy i ogona taśmy, i wyrównania ogona taśmy poprzedniej cewki z głowicą taśmy następnej cewki, i spawania ich razem, aby ciągle karmić pętlę.
Forma konstrukcyjna: spawalnia na ścięcie, urządzenie zasilania szczypcem, podwójne urządzenie centralne, podwójny system ścięcia na ścięciu, system płyty ścięcia, układ napędowy płyty dolnej spawalniczej itp.
Parametry techniczne:
grubość taśmy stalowej:3-16 mm
szerokość taśmy stalowej: 270-800 mm
wytrzymałość taśm stalowych:
Środki, które mogą być stosowane w celu uzyskania odpowiednich wyników
typ cięcia: hydrauliczny
Typ sprężarki:hydrauliczna
typ spawania: silnikiem AC0,55KW
ciśnienie hydrauliczne:10Mpa
prędkość spawania: 0,4 ∼ 0,6 m/min
Metody cięcia: nożyczki hydrauliczne gilotynowe
Formularz konstrukcji strzykawki: Dwukrotna nożyca
Materiał do cięcia: 6CrW2Si
Zestaw zestawu:
F125/F90mm
Materiał z rolki szczelinowej:
Forma szczypnięcia: dolny rolnik aktywny
Wyrzucić cylinder F125/F90mm
prędkość szczypnięcia: 5 m/min
silnik szczypcowy: AC15kW
Metody otwierania i zamykania sprzęgła: pneumatyczne
Wyciąg cylindru sprzęgła: Φ125 mm
Maszyna ta znajduje się pomiędzy spawarem do cięcia i maszynową (maszyna do formowania), używana po zużyciu rolki taśmy stalowej, przed następnym taśmą taśmową, ponieważ przygotowana z rozwijania,czas ścierania i spawania wstecznego, aby zapewnić, że gospodarz (fabryka kształtująca) ciągłą produkcję i przechowywanie wystarczającej ilości stali taśmowej.
Jednostka ta głównie obejmuje urządzenie do prasowania i przenoszenia materiału, akumulator, jednostkę przenoszenia materiału, jednostkę sterującą elektryczną.
- urządzenie do prasowania i przenoszenia materiału:Główne elementy obejmują ramę, silnik elektryczny, układ hamulcowy, oś mocy przenoszącą kierunek krążenia przy obniżaniu prędkości, rolkę do prasowania i przenoszenia,system powietrza ciśnieniowego rolki kierowniczej, sprawdzone jednostki prędkości; może dostarczać stalowe taśmy do akumulatora, a średni czas przekaże informacje o prędkości przenoszenia do systemu sterowania elektrycznego,Kiedy będziemy żądać zatrzymania przenosimy materiał do tej jednostki, zatrzyma rolę do silnika elektrycznego i wcisnąć i przenieść rolę materiału przez przerwę, a także może regulować prędkość do przenoszenia silnika elektrycznego i prędkość materiału przenoszenia jednostki.
- Zestaw ramy akumulatora: obejmuje silnik elektryczny, ramę, rolkę wewnętrzną, rolkę zewnętrzną i rolkę ciśnieniową.Można go użyć do przechowywania materiału stalowego z taśmy z jednostki prasowej i przenośnej, a można go wyciągnąć z centralnej rolki materiału odsyłającego.
- Urządzenie materiału odsyłającego: zawiera ramę, rolki kierunkowe, rolki kierunkowe z wysokiego lub niższego miejsca.Może przewozić system stalowy do kształtu i wysyłać informacje o prędkości materiału do urządzenia sterującego elektrycznym.
(4) specyfikacja:
średnica:14m
typ akumulatora: zasilacz zewnętrzny i zasilacz wewnętrzny
grubość cewki stalowej:3-16 mm;szerokość:270-800 mm
prędkość biegu materiału przenoszonego:Vmax=80m/min
moc silnika zasilającego: AC 132kw
silnik magazynowy: 17,5 kWx17SET
Powierzchnia magazynowa: 5 m2

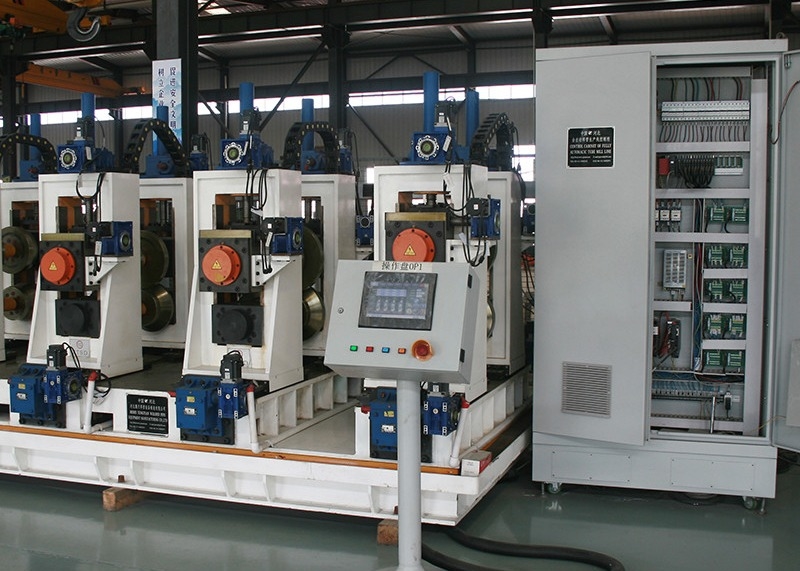

- Młyn kształtujący i kształtujący:
Formowanie 12 stopu, rozmiar 4 stopu, głowa indyka 2 stopu
- piła do frezowania komputerowej
Przeciąć biegnącą rurę stalową w następującą tablicę przepływu.
Gdy ciągły walcownik dostarcza rurę stalową do piły latającej, wóz piły śledzi i synchronizuje się z prędkością rury, blok zacisku,i dwa systemy cięcia piły zainstalowane na stole obrotowym z obrotowym ostrzem piłyW tym czasie obraca się również stolik obrotowy.i system cięcia piły sprawia, że ruch złożony między stołem obrotowym i własnym zasilaczemNastępnie systemy rozluźniają się i czekają na następny cykl pracy.
skład sprzętu:
System nadwozia, piła, układ napędowy, układ dysku obrotowego, układ zasilający, wyciąg, urządzenie rolkowe, urządzenie do pomiaru prędkości, układ hydrauliczny, układ sterujący
podstawowe parametry:
wielkość rury kwadratowej:80x80-200x200mm
grubość taśmy stalowej: 3 ̊16 mm
Materiał taśmy stalowej: stal węglowa, taśma walcowana na gorąco, taśma walcowana na zimno
Długość cięcia: 4-12 m
Dokładność cięcia: ≤ 2 mm
Rodzaj cięcia: ostrze podwójnej piły, obrócony cięcie frezowe
Prędkość śledzenia:taką samą jak w przypadku rur 10-30 m/min)
Funkcja urządzenia:automatyczny,ręczny,ma funkcję cięcia krótkiej długości
Krótka długość większa niż 6 m.
Rodzaj sterowania: pozycja servo Siemens AC
kierunek podawania:zgodnie z wymaganiami klienta
parametry maszyny:
Silnik cięcia: serwo AC14kw
Silnik zasilający: silnik serwo AC3.5kw jeden zestaw
Silnik napędowy: DC45KW
Rodzaj zacisku:hydrauliczny
Łóżko piłowe, maszyna piłowa, układ dysku obrotowego i układ cięcia z obróbką wyżarkową.
Wskazówka ilość 4, tajwańska marka shangyin lub Nanjing
parametry elektryczne:
Opis funkcji:
Liczenie, paletowanie:Po osiągnięciu określonej liczby rurociągów stalowych cała warstwa rurociągów stalowych zostanie przesłana do ramy materiału za pomocą mechanizmu ssania warstwy,zgodnie z typem opakowania, po zakończeniu układania, cały zestaw rur stalowych zostanie przewieziony do półki do pakowania.
Wykonanie wiązania: uruchamiany jest stolik rolkowy do przenoszenia paczek, a cały zestaw rur stalowych wyprowadzany jest ze stacji paletyzacji i przenoszony do stacji wiązania;Automatyczne pakowanie i spawanie są zakończone, a woda jest równocześnie kontrolowana.
Przejście: otwiera się rolki boczne, a połączone rury stalowe są usuwane.
Cykl:Po usunięciu całego pakietu rur stalowych platforma podnosząca wraca do pozycji odbioru i czeka na układanie kolejnego pakietu rur stalowych.Połączenie układania pomiędzy każdym pakietem rur stalowych realizuje bezproblemowe dokowanie w celu zapewnienia ciągłości pracy.
Elektryczne sterowanie przyjmuje sterowanie programem PLC, ekran dotykowy (PLC przyjmuje niemiecki Siemens), realizuje dialog człowiek-maszyna, może swobodnie przełączać się między ręcznym i automatycznym,a komponenty elektryczne używają marki DelixiW programie wystarczy wprowadzić liczbę rur stalowych na warstwę, liczbę warstw każdego pakietu rur stalowych i niezbędne parametry.baler automatycznie układa wymagany kompletny pakiet rur stalowych.
Uwaga: po automatycznym zresetowaniu urządzenia do zera za każdym razem, gdy jest uruchamiane, urządzenie przeprowadza samokontrole.
Parametry techniczne automatycznej maszyny do wiązania
Metoda odliczenia: bez odliczenia, cztery odliczenia - odliczenie dodatnie i ujemne
Wytrzymałość sprzęgła: do 70% materiału podstawowego taśmy taśmowej
Tryb transmisji: silnik hamulcowy do przekształcania częstotliwości
Zakres napięcia: 15KN regulowany
Prędkość przędzenia: 90 m/min
Prędkość wiązania: 23 sekundy na cykl (w zależności od wielkości worka)
napięcie: 380V/50HZ
napięcie sterujące: DC24V
Zużycie energii: uncoil1,5KW; head1,5KW
Główne składniki:
| Nie, nie, nie. |
Nazwa |
Ilość |
Uwaga: |
| 1 |
Wykorzystanie obrotowe |
5 zestawów |
Napęd silnikowy 7,5 kW |
| 2 |
Podawanie krok po kroku |
5 zestawów |
Napęd silnikowy 7,5 kW |
| 3 |
Liczenie pojedynczego systemu ciśnienia warstwy ciśnienia |
5 zestawów |
Napęd silnikowy4,5 kW
silnik serwowy
|
| 4 |
System podnoszenia palet |
5 zestawów |
2 zestawy napędu silnika 7,5 kW servo |
| 5 |
Wyprostować końce |
1 set |
Model cylindrowy 100x500 |
| 6 |
Pojazd przewozowy |
5 zestawów |
silnik 2,2 kW |
| 7 |
Automatyczne wiązanie |
1 set |
|
| 8 |
Przenośnik rolkowy |
8 zestawów |
2silnik o mocy 0,2 kW |
| 9 |
Worek do przechowywania |
4 zestawy |
Silnik o mocy 4 kW |
| 10 |
Elektryczny system sterowania |
1 set |
plc tai PLC |
| 11 |
Stacja hydrauliczna |
1 set |
7silnik o mocy 0,5 kW |
10)Materiał walców: Cr18-20
11) spawacz stały o mocy 1200 kW
