Szczegóły Produktu:
Zapłata:
|
szerokość podróży: | 100-160 mm | Grubość paska: | 0,4–1,5 mm |
---|---|---|---|
Waga cewki: | 1,5 tony | okrągły: | 25 mm-50 mm |
Kwadrat: | 20 * 20 mm-40 * 40 mm | Prędkość spawania: | Maks. 100 m / min |
Stała długość cięcia: | 4-12m | Okres produkcyjny: | 3 miesiące |
High Light: | linia do produkcji rur stalowych hg50,linia do produkcji rur stalowych 100 m / min,linia do produkcji rur stalowych ISO hfw |

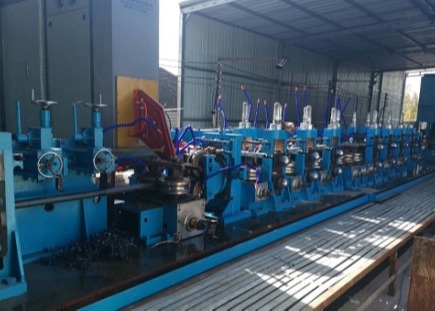

Linia do produkcji rur spawanych wysokiej częstotliwości HG5050
Linia do produkcji rur spawanych wysokiej częstotliwości HG50 jest przeznaczona do produkcji spawanych rur z okrągłej rury 25 mm-50 mm, grubości 0,4-1,5 mm, rury kwadratowej: 20 * 20 mm-40 * 40 mm 0,4-1,5 mm.i zdeformowane rury o odpowiednim rozmiarze.Przyjmując projekt walcowania, linia produkcyjna może wytwarzać spawane rury stalowe z dobrą obróbką i wysoką precyzją montażu.
Zgodnie z wytycznymi projektowymi dotyczącymi poprawy charakteru i środowiska operacyjnego oraz charakteru bezpieczeństwa i produkcji, zmniejszając koszt walca w celu zagwarantowania wysokiej wydajności, linia produkcyjna HG50 przyjmuje styl projektowania otworów o podwójnym promieniu.
(1) Zgodny ze standardem YB189-64
(2) Materiał: stal niskowęglowa i stal konstrukcyjna niskostopowa
(3) Właściwości mechaniczne: σb≤520Mpa, σs≤365MPa
(4)Szerokość taśmy: 100-160mm
(5) Grubość paska: 0,4-1,5 mm
(6) Wewnętrzna średnica cewek: φ480~φ520mm
Średnica zewnętrzna cewek: φ1000φ1800mm
Waga cewki: ≤1,5T
(二) Specyfikacja rur spawanych:
(2) Naprawiono długość cięcia: 4-12 m
(3) Precyzja cięcia rur: 0-3 mm
Ładowanie cewki → Odwijanie → Cięcie i spawanie → Poziomy akumulator spiralny → Formowanie, spawanie HF, gratowanie, chłodzenie, wymiarowanie, prostowanie → Piła do cięcia na zimno STD → Przesyłanie → Pakowanie → Przechowywanie
Główne części:
Nie. | Nazwa | Ilość | Jednostka |
1 | Odwijak (podwójny stożek) | 1 | kawałek |
2 | Automatyczne nożyce i spawarka | 1 | kawałek |
3 | Akumulator spiralny o średnicy 3,5M | 1 | kawałek |
4 | Formowanie i kalibrowanie młyna | 1 | kawałek |
5 | Piła na zimno | 1 | zestaw |
6 | Stół rolkowy, ławka i proste opakowanie | 18 m² | zestaw |
7 | Spawarka półprzewodnikowa wysokiej częstotliwości o mocy 150 kW | 1 | zestaw |
Młyn rurowy ERW inny model
Model | Zakres średnic | Grubość rury | Prędkość formowania (m/min) | Moc silnika (KW) | Obszar mechaniczny (m³) |
HG20 | 8-20 MM | 0,3-1MM | 30-120 | 55 | 7×50 |
HG32 | 12-32 MM | 0,3-2,0 mm | 30-120 | 75 | 7×50 |
HG50 | 16-50 MM | 0,8-2,5 mm | 30-110 | 110 | 7×60 |
HG60 | 20-60 MM | 0,8-3 MM | 30-100 | 132 | 7×65 |
HG76 | 12-76 MM | 1-3 MM | 30-100 | 320 | 8×80 |
HG89 | 32-89 MM | 1-4 MM | 30-80 | 350 | 8×80 |
HG114 | 45-114MM | 1,5-5,0 mm | 30-60 | 400 | 10×100 |
HG165 | 60-165MM | 3-7 MM | 30-50 | 600 | 10×110 |
HG219 | 114-219MM | 4-8 MM | 20-40 | 800 | 12×150 |
HG273 | 114-273MM | 4-10 MM | 15-30 | 1000 | 18×160 |
HG325 | 165-325 MM | 4-12 MM | 10-30 | 1200 | 18×180 |
HG426 | 165-426MM | 4-16 MM | 8-25 | 1400 | 18×180 |
HG508 | 219-508MM | 4-20 MM | 8-20 | 2000 | 21×180 |
Nasze Usługi
1.) Wyślemy inżyniera do instalacji i przeszkolenia pracowników w zakresie prawidłowej obsługi tej maszyny.
2.) Zespół gwarancyjny
Roczna gwarancja jakości, naprawa gwarancji dożywotniej.W okresie gwarancji jakości, z wyjątkiem awarii spowodowanych błędem ludzkim, części do naprawy będą dostarczane bezpłatnie.Po okresie gwarancji jakości naliczaj tylko koszt części zamiennych.
3.) Dostarczamy usługę przedsprzedażną i posprzedażną.
usługa przedsprzedażna: projekt warsztatowy i projekt produkcji,
obsługa posprzedażna: instalacja i szkolenie oraz wykwalifikowany inżynier do pracy.
4.) Możemy również wysłać inżyniera pracującego dla Ciebie przez miesiące lub 1 rok.Inżynier pomoże Ci poprawić wydajność, zmniejszyć ilość odpadów i obniżyć koszty.
5.) Dostarczamy usługę przedsprzedażową dla całego projektu do produkcji rur ze stali nierdzewnej / produkcji rur ze stali węglowej.
6.) Będziemy odpowiedzialni za załadunek i wysyłkę.
