| Piła do cięcia: | Cięcie piłą na zimno i piłą cierną | Cechy: | Wysoka precyzja; większa stabilność; duża prędkość; |
|---|---|---|---|
| Zindywidualizowane: | Projektowanie maszyn zgodnie z wymaganiami klienta | Szybkość spawania: | 30-100m/min |
| Surowce: | HRC, CRC, stal ocynkowana | Wykorzystane branże: | Precyzyjny młyn do rur prostokątnych i kwadratowych o średnicy 4 mm |
| Władza: | 350KW | Grubość ścianki rury: | 0,7-4 mm |
| Podkreślić: | prostokątna maszyna do produkcji rur erw,precyzyjna maszyna do produkcji rur erw,maszyna do produkcji rur erw 4 mm |
||

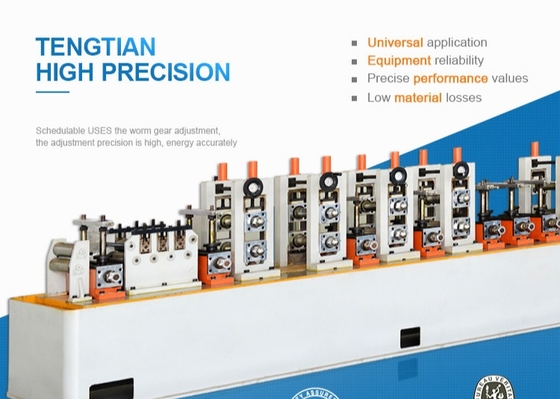

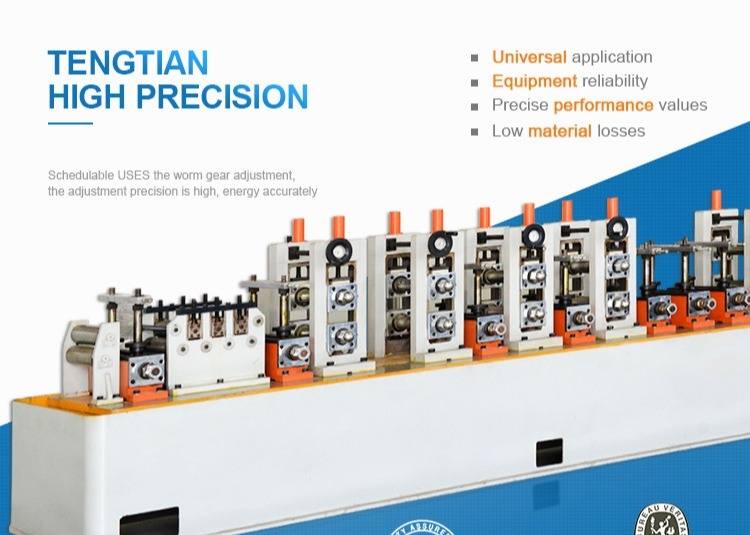

Wysoce precyzyjna walka rury prostokątnej
Młyn HG76 służy do produkcji okrągłych rur o grubości Φ25mm-Φ76mm o grubości 1,0mm-4.0 mm z walcowanego na zimno i walcowanego na gorąco wstążki z cewki, poprzez niezamknięte rurkowe puste, następnie spawane w rurkę, ogrzewanie krawędzi za pomocą spawarki wysokiej częstotliwości w stanie stałym, spawanie wzdłużne w rolkach spawarki rur, chłodzenie,dalsze kształtowanie lub kształtowanie i cięcie bieżącego rury bez końca w mierzonych długościach.
Wysoce precyzyjny młyn rur ma następujące zalety:
pomiędzy równymi skokami rolkowymi 0.01,odległość między ramą a przekładnią ≤0,02 mm, stopień pionowy ramy ≤0.05, każdy stopień równoległości ramy ≤ 0,1 mm
średnica i błąd okrągłości rury stalowej ≤ 0,08 mm.

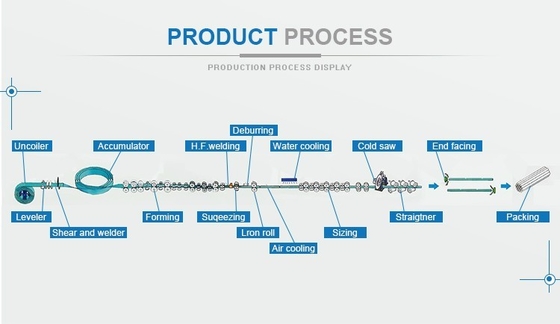

Proces produkcji:
materiał (węzeł stalowy)→wykręcacz→skórka i spawarka→horyzontalny (lub klatka) akumulator→fabryka formowania→
HF spawacz gruntów→maszynowo-rozmiarowy→głowicowe wyprostowanie ((głowa indyka) →maszyna do wycięcia→tabelka do wyciągania
Podstawowe parametry:
| stoiska do formowania młyna | 7 |
| stoiska prasowe | 5 |
| materiał wału | 40Cr |
| okrągła średnica rury | 19-76 mm |
| Gęstość rury okrągła | 10,5-3,0 mm |
| rozmiar rury kwadratowej | 15×15-60×60 mm |
| grubość kwadratowej rury | 10,5-2,0 mm |
| Model | Zakres średnicy | Gęstość rur | Prędkość linii ((m/min) |
| HG20 | 8-25,4MM | 00,3-1,2 mm | 120 |
| HG32 | 10-32MM | 10,4-1,5 mm | 120 |
| HG50 | 16-76MM | 00,7-2,5 mm | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4,5MM | 30-80 |
| HG114 | 45-114MM | 10,5-5,0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8 mm | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12,7 mm | 8-25 |
| HG508 | 219-508MM | 4-16 mm | 8-20 |
