1.1 Informacje ogólne

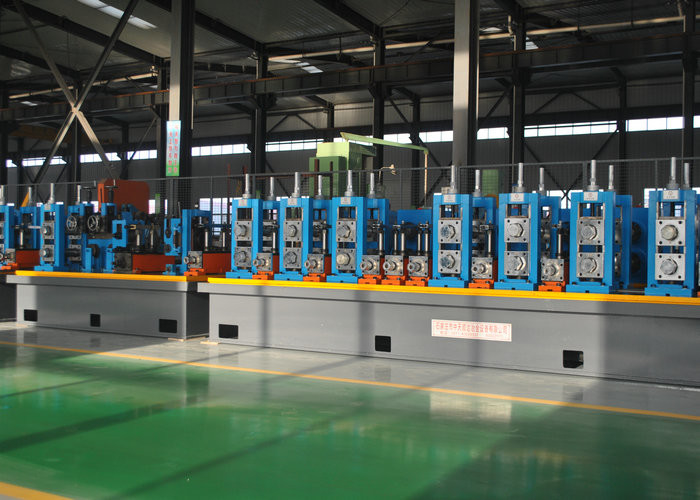

Urządzenie to jest specjalnie używane do produkcji rur spawane z prostą szwem o wysokiej częstotliwości 19-19 mm, δ0,7-3,0 mm i odpowiedniej kwadratowej rurce i specjalnym kształcie rury. Kompozycja wyposażenia pochodzi z rozbiórki i pilarki o stałej długości. Prędkość toczenia może być odpowiednio regulowana w odpowiednim zakresie średnicy rury i grubości ściany.
1.2 Obowiązujący materiał
(1) Taśma stalowa walcowana na gorąco, walcowana na zimno i ocynkowana (jak na GB700-88 lub GB1591-88)
(2) Materiał: stal niskowęglowa, stal niskostopowa s s ≤345Mpa δb ≤ 610Mpa
1.3 ERW Tube Mill Inny model
| Model | Zakres średnic | Grubość rury | Prędkość linii (m / min) |
| HG20 | 8-25.4MM | 0,3-1,2 mm | 120 |
| HG32 | 10-32 MM | 1,4-1,5 MM | 120 |
| HG50 | 16-76MM | 0,7-2,5MM | 30-120 |
| HG76 | 25-76 MM | 1-4 MM | 30-100 |
| HG89 | 32-89 MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1,5-5.0MM | 30-60 |
| HG165 | 60-165 MM | 3-7 MM | 30-50 |
| HG219 | 114-219 MM | 4-8MM | 20-40 |
| HG273 | 114-273 MM | 4-10 MM | 15-30 |
| HG325 | 165-325MM | 4-10 MM | 10-30 |
| HG426 | 165-426MM | 4-12,7 MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20
|
1.4 Proces ogólny
Surowiec (cewka stalowa) → rozwijanie → cięcie i spawanie → akumulator → niwelacja mocy → frezowanie formujące → spawanie wysokiej częstotliwości → rama usuwania zadziorów → jednostka chłodząca → jednostka skalowania → prostowanie szorstkie → cięcie o stałej długości → stół wybiegowy
1.5 Sugerowane niezbędne akcesoria przygotowane przez Kupującego (tylko w celach informacyjnych)
(1) Strona sprzętu mechanicznego: 45 m X4,5 m (długość X szerokość)
(2) Strona sprzętu elektrycznego: 5m X 4m (długość X szerokość)
(3) Podstawa fundamentu urządzenia (patrz rysunek podstawowy dostawcy)
(4) Dwa zestawy 5-tonowego suwnicy lub dźwigu 10 ton.
(5) Zasilanie:
(6) Ostrza do piły gąsienicowej, specyfikacja zgodnie z instrukcją obsługi. Ilość jest ustalana przez klienta.
(7) Pręt magnetyczny do rury spawalniczej, zakup według wielkości rury.
(8) Jeden zestaw wysokociśnieniowych pomp Φ3 ", 6m do łoża zgrzewarki do rur.
(9) 1 zestaw basenu wody chłodzącej do łóżka zgrzewarki do rur, objętość 25m3 z rurą wodną, miernikiem ciśnienia wody i zaworem. (Ilość i rozmiary są ustalane na miejscu, a następnie zakupu na zewnątrz)
(10) Obwód elektryczny obwodu urządzenia. Przed montażem obwód musi dotrzeć do szafki elektrycznej pomieszczenia o wysokiej częstotliwości. Podłączenie elektryczne dla pomieszczenia o wysokiej częstotliwości do ogólnego stołu sterującego i stacji przycisków. (Ilość i rozmiary są ustalane na miejscu, a następnie zakupu na zewnątrz)
(11) Jedna sala o wysokiej częstotliwości dla jednostki maszyny. Przyjęcie ziemi lub poddasza zgodnie z układem klienta.
(12) Sprężarka powietrza: jeden zestaw (zakup na rynku)
(13) Urządzenia podnoszące i oprzyrządowanie do montażu maszyny (dźwig, lina stalowa itp.) Maksymalna waga jednej części wynosi 8 ton.
Zapewnienie jakości
Będziemy odpowiadać za problem jakości wynikający z projektu i produkcji z rokiem po udanej instalacji i debugowaniu, a wszystkie wydatki związane z wymianą części i podzespołów (z wyłączeniem czynników ludzkich i składników podlegających wymywalnością) narodzą się u nas!
Debugowanie
1) Fabryka wyśle 1-2 inżynierów technicznych do instalacji i testowania
2) Strona, fundamenty sprzętu, fajne konstrukcje itp. Odpowiedzialne przez kupującego zgodnie z materiałem wyposażenia dostarczanym przez dostawcę, sprzęt do montażu (urządzenie podnoszące, narzędzie itp.), Materiał do instalacji (drut, rura napędowa, rura wodociągowa) i tak dalej), siła robocza ułożona przez kupującego.
3) Kupujący jest odpowiedzialny za zasilanie, dostawę wody i dopływ gazu do złącza interfejsu urządzenia
4) Uwagi dotyczące przygotowania nabywcy
(a) Urządzenie maszynowe przyjmuje lokalizację (długość * szerokość)
(b) Zasilanie: Główne zasilanie stanowiska sterowania urządzenia, pozycja urządzenia
(c) Zasilanie powietrzem: Sprężarka powietrza (1,5 metrów sześciennych / minutę
(d) Zaopatrzenie w wodę: Źródło wody do stanowiska maszynowego
