Szczegóły Produktu:
Zapłata:
|
Średnica rury: | 25-76 mm | szybkość produktu: | Maks. 50 m / min |
---|---|---|---|
materiał: | stal węglowa, stal nierdzewna, stal niskostopowa | Piła do cięcia: | Cięcie piłą cierną |
przekładnia ślimakowa: | Maks. 80 m / min | grubość rury: | 4,0-10,0 mm |
High Light: | młyn bez szwu,linia do produkcji rur spawanych |
Rodzaj spawania | Spawanie w wysokiej częstotliwości |
Podanie | Transport budowlany, wodny i gazowy |
Rodzaj formowania | Formowanie za pomocą wałków |
Cecha | Wysoka prędkość. Wysoka precyzja |
Specjalne wymagania | Może być projektowany zgodnie z wymaganiami klienta |
Linia prędkości | 50 m / min |
Długość rury | 4m-12m |
Zakres grubości ścianki | 2.0 mm-8.0 mm |
Słowa kluczowe produktu | unikalna maszyna do produkcji rur stalowych |
Element wyposażenia
1. Rozwijarka z podwójną głowicą:
Hamulec jest sterowany przez cylinder, a model cylindra SC80X25FA.
(1) Maks. ciężar cewki: 5T
(2) Wewnętrzna średnica cewki: 440-510 mm
(3) Grubość paska: 5,0 mm
(4) Maks. szerokość cewki: 400 mm
2. Dwukolumnowe nożyce hydrauliczne:
(1) Szerokość taśmy stalowej do przycięcia: ≤ 400 mm
(2) Grubość taśmy stalowej do przycięcia: ≤5mm
(3) Metoda cięcia: moc cylindra hydraulicznego
(4) Moc silnika pompującego: 5,5 kW
3. Przechowywanie urządzenia wraz z akumulatorem spiralnym i akumulatorem klatkowym, możesz wybrać spośród nich:
3-1. Akumulator spiralny (ø5m): w tym następujące (1) - (5)
(1) Niski przewrócony podajnik:
Składa się z uchwytu, rolki poziomującej i rolki pionowej. Równoległe rolki wspierają stal taśmą pomocniczą, a pionowa rolka może regulować i prowadzić taśmę, jest odpowiednia dla szerokości pasma ≤400mm.
(2) Maszyna do spłaszczania i podawania:
Część obrotowa zawiera skrzynię biegów i uniwersalne sprzęgło. Podstawą jest konstrukcja stalowa. Jest odpowiedni dla pasma ≤400 mm. Z pneumatycznym hamulcem i silnikiem 18,5 kW.
(3) Akumulator:
Służy do przechowywania, ładowania i rozładowywania oraz napędzania taśmy, składającej się z części zasilającej, prowadnicy wewnętrznej, rolki pionowej, rolki wyrównującej, zewnętrznej rolki blokującej tor, rolki blokującej podawanie. Część obrotowa zawiera silnik, skrzynię biegów i uniwersalne sprzęgło.
(4) Taca z dużą przewracającą się stroną:
Składa się ze wspornika, rolki poziomującej i rolki pionowej. Jest odpowiedni dla szerokości pasma 400 mm.
(5) Elektryczny skrzynka kontrolna:
3-2. Akumulator akumulacyjny: w tym następujące (1) - (3)
(1) Maszyna do karmienia:
Dwuosiowa maszyna podająca i podająca składa się z rolki napędowej, zaciskowej, blokującej. Jest odpowiedni dla pasma ≤400 mm.
(2) Klatka zbierająca materiał:
Służy do przechowywania, składa się ze stalowego ogrodzenia, stalowej balustrady, koła pośredniczącego, walca poziomowego i czakpy umysłu.
(3) Elektryczny skrzynka kontrolna:
Główne oryginalne części produkcyjne i zużywające się sprzętu elektronicznego są zgodne z GB. Trójfazowy system czteroprzewodowy.

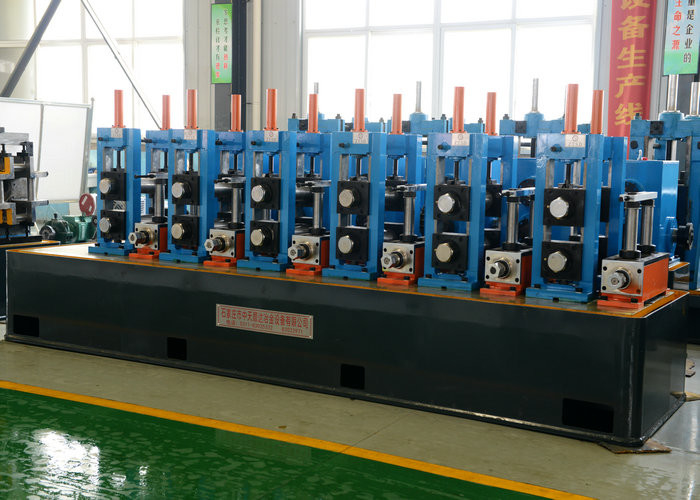

4. Główny silnik młyna:
(1) Część formująca: siedem wałów typu gantry
(2) Część spawalnicza: spawanie indukcyjne o wysokiej częstotliwości w stanie stałym
(3) Część chłodząca: chłodzenie chłodziwa
(4) Część wykończeniowa: pięć sztuk wałków typu gantry
Główny parametr techniczny linii do produkcji rur
(1) Średnica rury: φ60-ø120mm
(2) Grubość ścianki rury: 2,0-5,0 mm
(3) Silnik elektryczny: Część formująca: 110Kw, Część wykończeniowa: 132Kw.
(4) Średnica osi wałka równającego: ø100, materiał 40Cr
(5) Pionowa średnica wałka osi: ø70, materiał 40Cr
5. Wysoka częstotliwość w stanie stałym:
(1) Model: GGP400-0.2-HC
(2) Moc wejściowa: 3p, 380V, 50HZ
(3) Moc wyjściowa: 400 kW
6. Sterowana komputerowo piła latająca:
(1) Dokładność skali: ± 3 mm
(2) Długość skali: 4-8m
(3) Maksymalna prędkość: 70 m / min
(4) Ruch piły: pneumatyczny (wahadłowy)
(5) Użyj okrągłej metalowej tarczy tnącej
7. Tabela rozładowania:
Model: Przenoszony w sposób toczny, odwrócony pneumatycznie (z 3Kw, silnik 6-klasowy)
ERW Tube Mill Inny model
Model | Zakres średnic | Grubość rury | Prędkość linii (m / min) |
HG20 | 8-25.4MM | 0,3-1,2 mm | 120 |
HG32 | 10-32 MM | 1,4-1,5 MM | 120 |
HG50 | 16-76MM | 0,7-2,5MM | 30-120 |
HG76 | 25-76 MM | 1-4 MM | 30-100 |
HG89 | 32-89 MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1,5-5.0MM | 30-60 |
HG165 | 60-165 MM | 3-7 MM | 30-50 |
HG219 | 114-219 MM | 4-8MM | 20-40 |
HG273 | 114-273 MM | 4-10 MM | 15-30 |
HG325 | 165-325MM | 4-10 MM | 10-30 |
HG426 | 165-426MM | 4-12,7 MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
1) Wyślemy inżyniera do instalacji i szkolenia pracowników, jak prawidłowo obsługiwać tę maszynę.
2) Zespół gwarancyjny
Roczna gwarancja jakości, naprawa gwarancji na życie. W ramach gwarancji jakości, z wyjątkiem awarii spowodowanych przez błąd człowieka, części do naprawy będą dostarczane bezpłatnie. Po upływie okresu gwarancji jakości pobierać tylko koszty części zamiennych.
3) Zapewniamy usługę przedsprzedażową i posprzedażną.
usługa przedsprzedażna: projekt warsztatowy i projektowanie produkcji
usługi posprzedażne: instalacja i szkolenie oraz wykwalifikowany inżynier do pracy.
4) Możemy również wysłać inżyniera pracującego dla ciebie w ciągu miesięcy lub 1 roku. Inżynier pomoże ci poprawić wydajność, zmniejszyć ilość odpadów i obniżyć koszty.
5) Dostarczamy usługę przedsprzedaż-Projekt dla całego projektu do produkcji rur ze stali nierdzewnej / produkcji rur ze stali węglowej.
6) Będziemy odpowiedzialni za załadunek i wysyłkę.
