Szybkobieżny spawalniczy młyn ERW, 3-fazowy zgrzewarka do rur

Proces technologiczny:

Cewka ruchoma → cewka ustalająca → rozwijanie → zgrzewanie doczołowe → poziomo prowadzące → karmienie → magazynowanie → rozładowanie (elektryczny system sterowania i układ hydrauliczny) → formowanie → spawanie → dobranie → latająca piła → zabraknąć stołu na walcu.

Element wyposażenia

1. Rozwijarka z podwójną głowicą:

Hamulec jest sterowany przez cylinder, a model cylindra SC80X25FA.

(1) Maks. ciężar cewki: 5T

(2) Wewnętrzna średnica cewki: 440-510 mm

(3) Grubość paska: 5,0 mm

(4) Maks. szerokość cewki: 400 mm

2. Dwukolumnowe nożyce hydrauliczne:

(1) Szerokość taśmy stalowej do przycięcia: ≤ 400 mm

(2) Grubość taśmy stalowej do przycięcia: ≤5mm

(3) Metoda cięcia: moc cylindra hydraulicznego

(4) Moc silnika pompującego: 5,5 kW

3. Przechowywanie urządzenia wraz z akumulatorem spiralnym i akumulatorem klatkowym, możesz wybrać spośród nich:

3-1. Akumulator spiralny (ø5m): w tym następujące (1) - (5)

(1) Niski przewrócony podajnik:

Składa się z uchwytu, rolki poziomującej i rolki pionowej. Równoległe rolki wspierają stal taśmą pomocniczą, a pionowa rolka może regulować i prowadzić taśmę, jest odpowiednia dla szerokości pasma ≤400mm.

(2) Maszyna do spłaszczania i podawania:

Część obrotowa zawiera skrzynię biegów i uniwersalne sprzęgło. Podstawą jest konstrukcja stalowa. Jest odpowiedni dla pasma ≤400 mm. Z pneumatycznym hamulcem i silnikiem 18,5 kW.

(3) Akumulator:

Służy do przechowywania, ładowania i rozładowywania oraz napędzania taśmy, składającej się z części zasilającej, prowadnicy wewnętrznej, rolki pionowej, rolki wyrównującej, zewnętrznej rolki blokującej tor, rolki blokującej podawanie. Część obrotowa zawiera silnik, skrzynię biegów i uniwersalne sprzęgło.

(4) Taca z dużą przewracającą się stroną:

Składa się ze wspornika, rolki poziomującej i rolki pionowej. Jest odpowiedni dla szerokości pasma 400 mm.

(5) Elektryczny skrzynka kontrolna:

3-2. Akumulator akumulacyjny: w tym następujące (1) - (3)

(1) Maszyna do karmienia:

Dwuosiowa maszyna podająca i podająca składa się z rolki napędowej, zaciskowej, blokującej. Jest odpowiedni dla pasma ≤400 mm.

(2) Klatka zbierająca materiał:

Służy do przechowywania, składa się ze stalowego ogrodzenia, stalowej balustrady, koła pośredniczącego, walca poziomowego i czakpy umysłu.

(3) Elektryczny skrzynka kontrolna:

Główne oryginalne części produkcyjne i zużywające się sprzętu elektronicznego są zgodne z GB. Trójfazowy system czteroprzewodowy.

4. Główny silnik młyna:

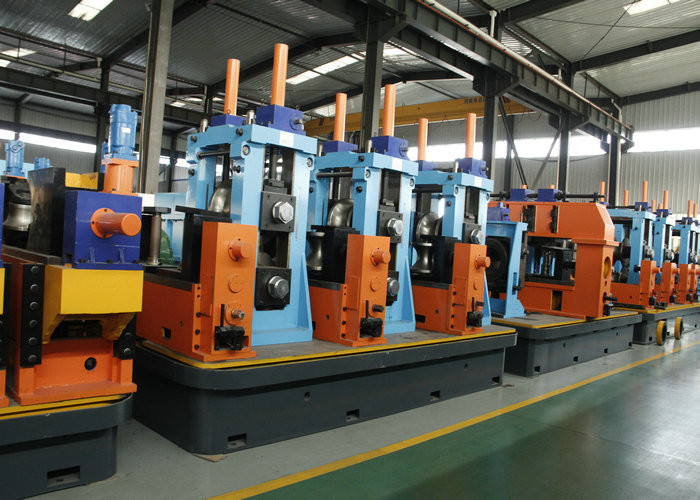

(1) Część formująca: siedem wałów typu gantry

(2) Część spawalnicza: spawanie indukcyjne o wysokiej częstotliwości w stanie stałym

(3) Część chłodząca: chłodzenie chłodziwa

(4) Część wykończeniowa: pięć sztuk wałków typu gantry

Główny parametr techniczny linii do produkcji rur

(1) Średnica rury: φ60-ø120mm

(2) Grubość ścianki rury: 2,0-5,0 mm

(3) Silnik elektryczny: Część formująca: 110Kw, Część wykończeniowa: 132Kw.

(4) Średnica osi wałka równającego: ø100, materiał 40Cr

(5) Pionowa średnica wałka osi: ø70, materiał 40Cr

5. Wysoka częstotliwość w stanie stałym:

(1) Model: GGP400-0.2-HC

(2) Moc wejściowa: 3p, 380V, 50HZ

(3) Moc wyjściowa: 400 kW

6. Sterowana komputerowo piła latająca:

(1) Dokładność skali: ± 3 mm

(2) Długość skali: 4-8m

(3) Maksymalna prędkość: 70 m / min

(4) Ruch piły: pneumatyczny (wahadłowy)

(5) Użyj okrągłej metalowej tarczy tnącej

7. Tabela rozładowania:

Model: Przenoszony w sposób toczny, odwrócony pneumatycznie (z 3Kw, silnik 6-klasowy)
