Maszyna do tworzenia rurociągów z galwanizowanymi wysokimi prędkościami

1. Krótkie wprowadzenie do ERW młyna rur i młyna rur

• Młyn rur ERW & Młyn rurowy to seria maszyn, które budują rury i rury o długim zwojowym zwojowaniu z stalowymi taśmami o określonej szerokości.
• Zaczyna się od rozwinięcia i spłaszczania pociętych celików na stalowe taśmy.
• Następnie spłaszczone taśmy stalowe zostaną wprowadzone do maszyny formowania, a walcowanie rolkami w maszynie przekształci taśmę w okrągłą formę rury.
• Następnie walcowane taśmy zostaną przesłane do skrzynki spawalniczej, gdzie rurę spawa wysokiej częstotliwości spawar stałego stanu.
• Rury spawane są formowane do oczekiwanego kształtu lub rozmiaru w maszynie do wymiarowania.

2. Funkcja

Rurociąg ten jest stosowany głównie do ropy naftowej, gazu ziemnego, gazu miejskiego, sieci rurociągowej, przemysłu chemicznego, energii elektrycznej, stalowej trasy, rurociągu wodno-gazowego;jest szeroko stosowany w różnych rurociągach ciśnieniowych.

3.Przepływ procesu
Wprowadzenie - odwojenie - wyprostowanie - obcinanie i zszywanie - przechowywanie pętli - forma - spawacz HF - wygrzewkę IF - chłodzenie - rozmiar - cięcie - wyjście - kształt końcowy - badanie hydrauliczne - zbieranie.

4. Części maszyny na linii roboczej

(1) Rozwijanie

(2) Klatka wiórowa lub akumulator poziomy

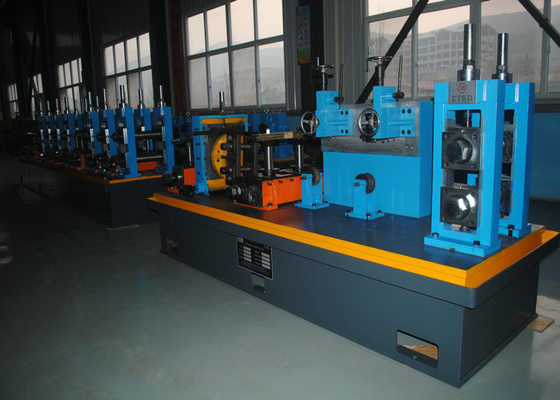

(3) Maszyna główna:

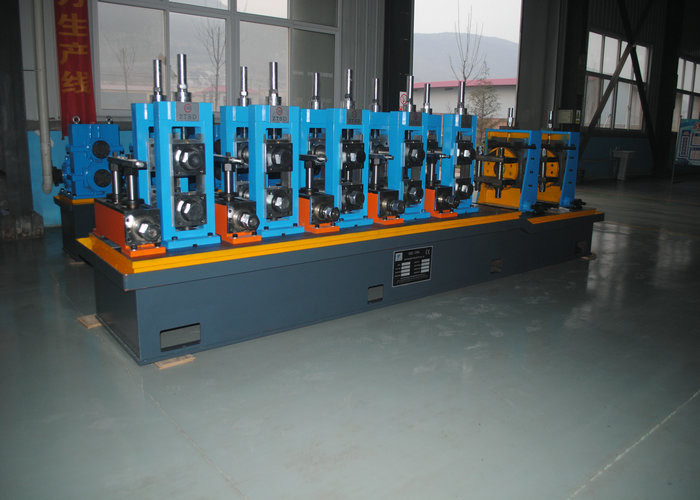

• Maszyna do formowania
• System formowania rolkowego
• Przewodnik szwu
• Maszyna do spawania indukcyjnego o wysokiej częstotliwości
• System rolkowy do przenoszenia
• Ramy do usuwania burrów (wewnątrz i na zewnątrz burrów)
• System chłodzenia wodnym
• Maszyna rozmiarowa
• System wyrównania na rolkach
• Koło do badania prędkości
• Ramię tureckie

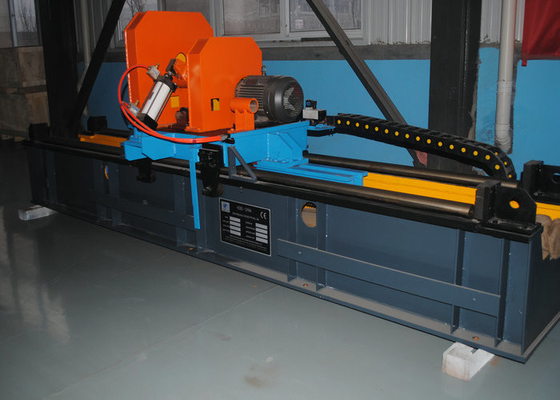

• Automatyczna latająca piła sterowana przez komputer
• Nie ma stołu.
• Elektryczne urządzenia sterujące
• Maszyna do spawania wysokiej częstotliwości
