Model i podstawowe parametry
| Model |
Średnica (mm) |
Grubość (mm) |
Prędkość (m/min) |
Moc główna (kw) |
spawacz HF (KW) |
Powierzchnia (m2) |
| HG32 |
10-32 |
0,4-1,5 |
30-100 |
250 |
100 |
12x100 |
| HG50 |
12-50 |
0,6-2,5 |
30-90 |
300 |
150 |
12x100 |
| HG76 |
12-76 |
1-3 |
30-90 |
320 |
200 |
12x100 |
| HG89 |
32-89 |
1-4 |
30-80 |
350 |
300 |
12x100 |
| HG114 |
45-114 |
1,5-5,0 |
30-60 |
400 |
300 |
12x100 |
| HG165 |
60-165 |
3-7 |
30-50 |
600 |
400 |
12x100 |
| HG219 |
114-219 |
4-8 |
20-40 |
800 |
500 |
15x150 |
| HG273 |
114-273 |
4-10 |
15-30 |
1000 |
600 |
18x160 |
| HG325 |
165-325 |
4-10 |
10-30 |
1200 |
600 |
12x100 |
| HG426 |
165-426 |
4-12,7 |
8-25 |
1400 |
800 |
12x100 |
| HG508 |
219-508 |
4-16 |
8-20 |
2000 |
1000 |
12x100 |
Zakres dostaw:
1) Instalacja maszyny i uruchomienie testowe dla Kupującego.
2) Przeszkolić w sposób wystarczający sposób obsługi operatorów Kupującego.
3) Dokument odniesienia (w języku angielskim): rysunek fundamentowy (wraz z rozmieszczeniem wody, prądu, powietrza itp.), schemat połączeń i instrukcja obsługi itp.
4) Dodatkowe rolki do rur spawanych zostaną zamówione i zaprojektowane zgodnie z typem i specyfikacją dostarczoną przez Kupującego.
Materiał:
Cr12
Zakres prac wyłączony (Zakres kupującego)
1) Budowa fundamentów i roboty elektryczne, inżynieria lądowa i niezbędne materiały.
2) Maszyna do obróbki drutu, rury mechanicznej, rury wodnej;
3) Olej smarujący, olej obiegowy, olej przekładniowy, woda cyrkulacyjna chłodząca
4) D. Urządzenie bezpieczeństwa, poza standardowymi elementami zabezpieczającymi
5) Przetestuj materiał, pręt magnetyczny, łożysko itp. Materiały eksploatacyjne o niskiej wartości.
6) Kupujący jest odpowiedzialny za zasilanie, zaopatrzenie w wodę i gaz do złącza interfejsu urządzenia.Sprężarka powietrza (1,5 metra sześciennego/minutę)

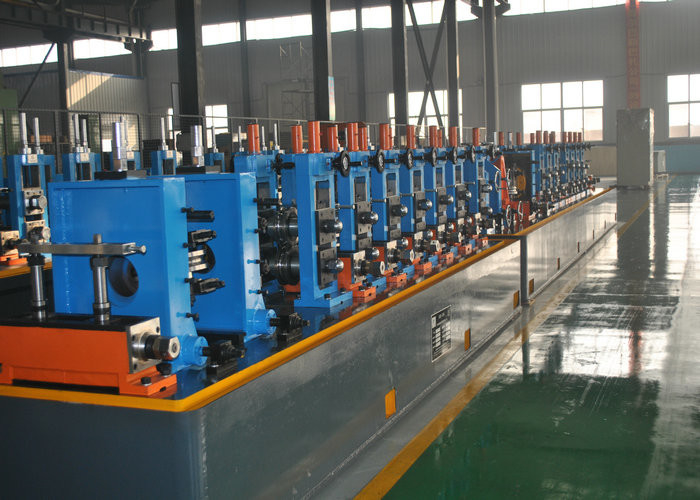

Rura o wysokiej częstotliwości do spawania rur z prostym szwem, maszyna do produkcji rur
1. Opis
To urządzenie jest specjalnie używane do produkcji rur spawanych o wysokiej częstotliwości Φ20-Φ80 mm, δ0,5-2,0 mm o wysokiej częstotliwości i odpowiedniej rury kwadratowej (17 * 17-62 * 62 mm, 1,2-3,0 mm).Zestaw wyposażenia obejmuje od rozwijarki do piły do cięcia o stałej długości.Prędkość walcowania może być dostosowana do odpowiedniego zakresu średnic rur i grubości ścianek.
2. Obowiązujący materiał:
1 Surowiec: Stal niskowęglowa,
2 Grubość taśmy stalowej: 1,0-3,5 mm
3 Szerokość taśmy stalowej: 60-240mm
4 ID cewki stalowej: Φ450-Φ550mm
5 OD cewki stalowej: Φ800-Φ1200mm
6 Maksymalna waga cewki: 2500 kg
3. Zakres wymiarów rury stalowej do obróbki:
1 OD rury: Φ20-Φ80mm
2 Grubość ścianki: 1,0-3,5 mm (rura kwadratowa: 1,2-3,0 mm)
3 Długość: 4-8m
4 Prędkość frezowania: 60-70m/min
5 Moc sprzętu o wysokiej częstotliwości: 250 KW (w stanie stałym)
6 Napięcie: 380 V/440 V, 50 Hz
4. Prędkość frezowania: 20-100 M / min (wybierz inną prędkość zgodnie z inną średnicą i grubością rury)
5. Przebieg procesu produktu (stalowej rury):
Surowiec (cewka stalowa) → rozwijanie → ścinanie i spawanie końcowe → gromadzenie materiału → brak wyrównywania mocy → frezowanie → spawanie wysokiej częstotliwości → usuwanie zadziorów poza szwem spawalniczym → chłodzenie → klejenie → zgrubne prostowanie → cięcie o stałej długości → wykańczanie rura
