Szczegóły Produktu:
Zapłata:
|
Materiał rury: | Stal węglowa, stal nierdzewna | aplikacji: | Rura zasilająca, gaz ziemny, ropa naftowa, rura spustowa |
---|---|---|---|
Napięcie: | 380 V / 220 V. | Waga: | około 10 ton |
Kształt rury: | Okrągłe, kwadratowe itp. | Średnica rury: | 16–76 mm |
Grubość: | 1-4 mm | Prędkość: | 30-80 M / min w zależności od średnicy i grubości ścianki |
High Light: | erw tube mill,slitting line machine |

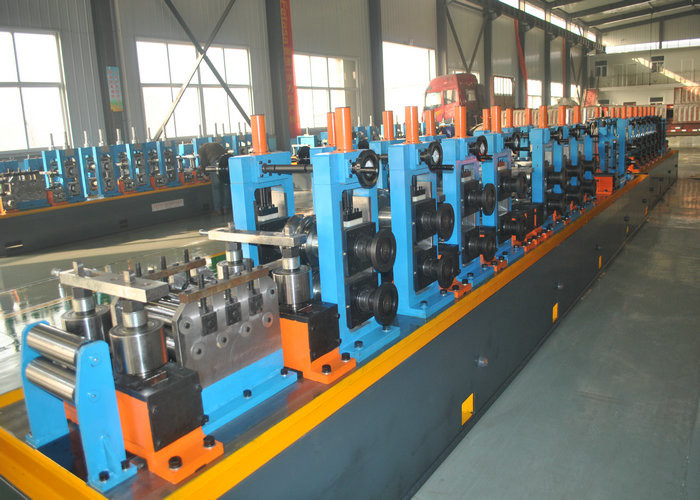

Młyn rurowy z prostym szwem wysokiej częstotliwości jest przeznaczony do produkcji rur spawalniczych o wysokiej częstotliwości z prostymi szwami, rurki kwadratowej i rur o specjalnych kształtach. Linia produkcyjna przyjmuje zaawansowaną technologię przejścia, automatyczny system sterowania PLC, ze stabilną pracą, wygodną obsługą i naprawą, i osiągnął zaawansowany poziom w tej samej branży pod względem struktury i dokładności. Uwzględniając wyposażenie od decoilera po bicie stołu, prędkość dostosowuje się zgodnie ze zmianami specyfikacji rur.
1.1 Odpowiedni materiał:
(1) Taśma stalowa walcowana na gorąco lub na zimno (zgodnie z GB700-88 lub GB1591-88)
(2) Materiał: stal niskowęglowa, stale niskostopowe ≤345Mpa, b≤610Mpa
(3) Grubość taśmy stalowej: 1,0-3,0 mm (zgodnie z GB708-88)
(4) Szerokość taśmy stalowej: 50-200 mm
(5) ID cewki stalowej: 400-550 mm
(6) Średnica zewnętrzna cewki stalowej: 800-1200 mm
(7) Cewka o maksymalnej masie: 1500 kg
1.2 Zakres wymiarowy obróbki stalowej rury:
(1) OD: 16–63 mm
(2) Grubość ścianki: 1,0-3,0 mm (rura kwadratowa i rura o specjalnym kształcie ≤ 2,0 mm)
(3) Długość: 4-8 m
1.3 Przebieg procesu produktu (rura stalowa):
Surowiec (cewka stalowa) → odwijanie → ścinanie i spawanie → gromadzenie materiału → brak wyrównania mocy → frezowanie formujące → zgrzewanie o wysokiej częstotliwości → usuwanie zadziorów poza spoiną spawalniczą → chłodzenie → wymiarowanie → prostowanie zgrubne → cięcie na stałej długości → rura wykończeniowa
1.4 Prędkość frezowania: 20-60 m / min
1.5 Moc urządzeń o wysokiej częstotliwości: 200 KW
1.6 Zalecane użytkownikom niezbędne akcesoria (tylko w celach informacyjnych):
(1) Miejsce budowy urządzeń mechanicznych: 50 m X 4,5 m (długość X szerokość)
(2) Miejsce instalacji elektrycznej: 5 m X 4 m (długość X szerokość)
(3) Podstawa podstawy maszyny (patrz rysunek podstawowy dostawcy)
(4) Dwa zestawy 10-tonowej suwnicy
(5) Zasilacz:
za. Silnik silnika: 75 kW + 11 kW + 5 kW = 91 KW
b. Silnik wysokiej częstotliwości: 200 KW
