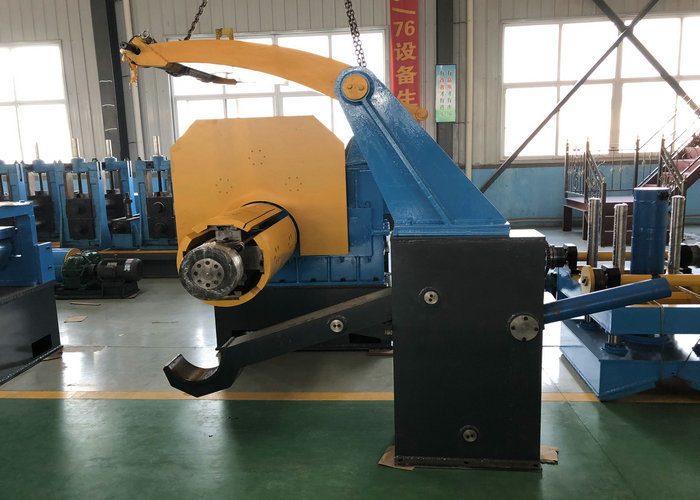

Maszyna do cięcia wzdłużnego cewek ze stali węglowej o dużej prędkości, maks. 120 m / min

Maszyna do cięcia cewki ze stali węglowej o prędkości maksymalnej 120 m / min

I. Maszyna do cięcia cewki stalowej Ogólne wprowadzenie

Maszyna do cięcia cewki stalowej jest używana do rozkułania i wyrównania płyty cewki, cięcia płyty stalowej przez obrotową jednostkę strzyżową, następnie odbierania płyty przez odbiór, wreszcie pakowania cewki.

1) Materiał zwojowy: stal walcowana na zimno/na gorąco

2) grubość cewki: 0,6 ~ 3,0 mm;

3) Szerokość cewki: 500~1212 mm

4) Identyfikator cewki: Φ508~Φ760mm

5) OD cewki: Φ1000~Φ1600 mm

6) Maksymalna masa cewki: 18 MT

2Maszyna do cięcia cewki stalowej proces

Loading coil — uncoiler — straightening head & pinching & leveling machine — hydraulic shearing machine — vertical roll— rotary slitting machine — scrap winder — accumulator — tension device — recoiling machine — discharging car

Uwaga:

Wszyscy powyżsi pracownicy powinni brać udział w montażu linii cięcia podczas instalacji i debugowania,Ponieważ nasz inżynier mógłby ich nauczyć, jak obsługiwać i znać ich maszynę podczas instalacji.

3.Maszyny do cięcia cewki stalowejWładzaniezbędne zaopatrzenie:

Silniki linii bez maszyn opcjonalnych: 260 kW

6. Instalacja dla użytkownika.

(Zaleca się, aby szczegółowe informacje dotyczące wielkości rośliny obejrzećrysunek układu):

1) Szacunkowa powierzchnia potrzebna dla maszyn:21M×9,5M(L×W)

2) Rysunek podstawy linii zostanie dostarczony przez producenta, a użytkownik powinien zbudować dostępny fundament zgodnie z rysunkiem.

3) Podnoszące urządzenia o pojemności 20 ton /1 jednostka

4) Potrzebne zasilanie:

Silniki linii: 260 kW

3. maszyna do cięcia cewki stalowej
