Najpierw jakość, najpierw klient
Obroty:
|
Szczegóły Produktu:
Zapłata:
|

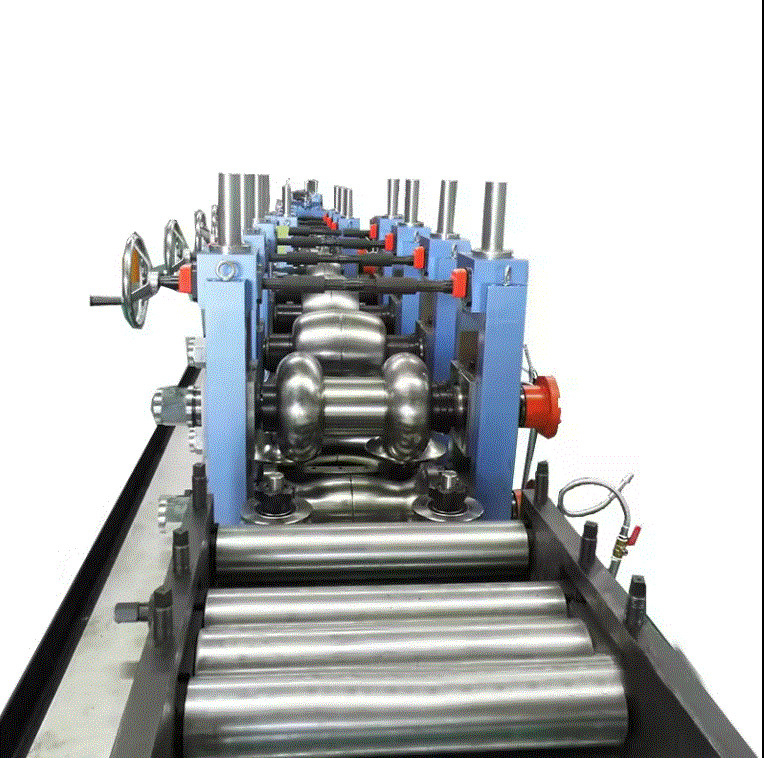

| Nazwa pozycji: | Precyzyjna walcarka do rur i serwomotor piły rurowej | specjalne wymagania: | może zaprojektować według klienta |
|---|---|---|---|
| Materiał: | rura stalowa, rura ze stali nierdzewnej | prędkość produktu: | Maks. 120 m/min |
| Średnica rury: | 10-50mm | grubość rury: | 1,0-3,0 mm |
| Podkreślić: | Maszyna do fresowania rur,Maszyna do produkcji rur stalowych,maszyna do produkcji rur stalowych |
||
Krótkie wprowadzenie
h.f spawanie rur Maszyna do spawania rur Maszyna do automatycznego cięcia na zimno rur stalowychjest stosowany do automatycznego cięcia rur metalowych. Może realizować automatyczny program i automatyczną pracę z układem CNC dla każdego skomplikowanego rodzaju łącza międzyrury,rury itp. i może jednocześnie wyciąć dowolny rodzaj kształtu spawania.Produkt ten jest szeroko stosowany w przemyśle stalowym, budowie statków, mostów i maszyn ciężkich.Jest odpowiedni do dużych ilości profesjonalnego cięcia rur skrzyżowaniaMateriał do cięcia: stali niskoemisyjnej, stali nierdzewnej i metali nieżelaznych itp.
Cechy
1. wyposażony w profesjonalny system sterowania dla różnych rodzajów cięć, w tym tees, mitry, siodła, odchylenia linii środkowej, wielokrotne skrzyżowania, wsparcie łokcia, gusset slots; okrągłe, prostokątne,cięcie piły, nakładające się otwory rurowe, podkładki z przesunięciami osiowymi i przesunięciami linii bazowej lub punktu pracy, , i innych rodzajów przecięć.
2Precyzyjne części odlewane oraz rygorystyczne procedury produkcyjne i testowe zapewniają wysoką dokładność, niezawodność i trwałość.
3Zintegrowany ze specjalistycznymi modułami programowania i obliczeniowych do skomplikowanej konstrukcji dużych konstrukcji stalowych,może generować kody CNC z rysunków Auto CAD, aby zaoszczędzić czas operatorów i inżynierówModuły te są zgodne z plikami IGES, DXF, SAT i STL.
4Automatyczny, serwo napędzany system czuwania wysokości kompensuje pionową pozycję dla nieokrąglonej rury.
5. 3D interfejs operacyjny dla łatwej obsługi.
6.Sześć osi CNC ((Left/Right, Front/Rear, Up/Down, Rotation, Torch-Twisting,Torch-lifting) wykonuje cięcie profilu rury.
Parametry techniczne
| Średnica rury cięcia (mm) | 50-630 | 60-800 | 100-1000 | 200-1250 |
| Długość rury (mm) | 1000-12000 mm lub zgodnie z wymaganiami. | |||
| Maksymalne obciążenie rury (kg) | 2000 | 3500 | 4000 | 5000 |
| Prędkość cięcia (mm/min) | 80-1800 | |||
| Gęstość cięcia (mm) | Oxy-fuel:6-60 mm, Plasma:na źródle plazmy | |||
| Maksymalny kąt wygięcia plazmy | ≤ ± 45° | |||
| Maksymalny kąt wygięcia płomienia | ≤ ± 60° | |||
| Podstawowe elementy | ||||
| Wyrzuty rury | 3 szczęki, koncentryczny czopek | |||
| Tryb cięcia | Paliwo tlenowe, plazma i laser. | |||
| Liczba osi sterujących | 2-6 | |||
| Silnik napędowy | Panasonic, serwomotor Mitsubishi | |||
| Skrzynia biegów | Skrzynia biegów SEW | |||
| Kontroler CNC | Na żądanie | |||
| Moc plazmowa | Thermadyne, Kjellberg, Hypertherm, itp. | |||
| Inne specyfikacje | ||||
| Temperatura pracy | - 10°C - 45°C | |||
| wilgotność | < 90%, bez kondensacji | |||
| Środowisko | Wentylacja, bez wielkiego wstrząsu. | |||
| Napięcie zasilania | 3×380V±10% lub więcej w zależności od warunków lokalnych użytkownika | |||
| Język operacji | Angielski lub chiński | |||
| Opcje | ||||
| Opcja pozycja | systemy ogrzewania i chłodzenia, | |||
| Oprogramowanie do programowania | ||||
| ekstrakcja pyłu zintegrowanego | ||||
Zastosowanie
1.Szykanie cylindrycznego otworu o różnym kierunku i średnicy na rurociągu głównego do pionowego przecięcia między rurociągiem gałęziowym a rurociągiem główną.
2.Ścieranie cylindrycznego końca rury marki w celu pionowego przecięcia rury gałęzi i rury głównej.
3.Bevel cięcie na końcu rury
4.Słucie Łokieć cięcie rury
5. Rurociąg odgałęziony Przecięcie końca połączone z pierścienią rurociągu głównego
6.Przecinanie rury i dziury w gałęzi
7- Odcięcie rur.
Główne parametry 540 Piły latającej komputerowej
1Długość cięcia: 0,5--32 m
2Dokładność cięcia: ± 3 mm
3Maksymalna częstotliwość cięcia: 10 cięć na minutę
4Maksymalna prędkość: 50 m/min.
5Maksymalna grubość rur: 6 mm
6. Działanie głowicy piły: napęd hydrauliczny (manipulacja płaskimi pchnięciami)
7- Przycisk rurowy: hydrauliczne przyciskanie.
| Materiał: | HRC, CRC, | Typ silnika: | Silnik serwowy |
| Prędkość cięcia: | Maksymalnie 50 m/min | Gwarancja: | 1 rok |
| Krągła wielkość: | 60-165 mm | Gęstość: | 20,0-6,0 mm |
| Dokładność cięcia: | ≤ ± 2 mm | Zapewnione usługi posprzedażowe: | Inżynierowie gotowi do obsługi maszyn za granicą |
| Piłka: | HSS / TCT Piłka | Rozmiar rury kwadratowej: |
50*50 - 150*150 mm |
Piła do cięcia na zimno rur i profili:
Automatyczne rury piłowe w trybie inline/offline i wysoka produkcja.
Ostrza z szybkiej stali lub węglanu.
Serwo silnik YASKAWA/SIEMENS i znane marki części elektryczne.
Prawie nadaje się do różnych profili rur.
Wyeliminować wtórne rozszczepianie lub odgrzewanie.
Węglowe, nierdzewne, HSLA.
Wysoka prędkość i precyzja cięcia.
