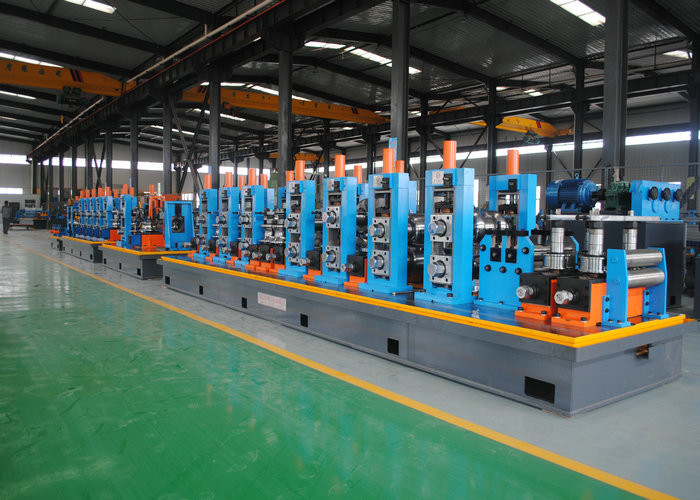

Cięcie piły ERW Młyn / Okrągła stal węglowa Maszyna do produkcji rur

Wysokoczęstotliwościowa, wysoko precyzyjna, w pełni automatyczna maszyna linii do młynów ERW

Linia ta jest używana do produkcji spawanej rury stalowej o średnicy Φ32mm-Φ140mm z 1.0mm-5.0mm grubości ścianki, może produkować rury kwadratowe 25 * 25 - 110 * 110mm.
Po zaabsorbowaniu zaawansowanej technologii wytwarzania rur zarówno za granicą, jak i za granicą, nasza innowacyjna zaprojektowana linia produkcyjna i każda pojedyncza jednostka linii produkcyjnej jest nie tylko ekonomiczna, ale także praktyczna.


Krótkie wprowadzenie do młyna rurowego ERW i młyna rurowego

• Młyn i młyn rurowy ERW to seria maszyn, które budują podłużne rury i rury ze szwem ze stalowymi taśmami o określonej szerokości.
• Zaczyna się od rozwinięcia i spłaszczenia ciętych stalowych cewek w stalowe paski.
• Spłaszczone stalowe paski zostaną następnie wstawione do maszyny formującej, a walcowanie wałka w maszynie spowoduje zwijanie taśmy do okrągłego kształtu rury.
• Walcowane paski zostaną następnie przesłane do skrzynki spawalniczej, w której rura jest zgrzewana za pomocą wysokosprawnej spawarki w stanie stałym.
• Zgrzane rury zostaną uformowane zgodnie z oczekiwanym kształtem lub rozmiarem w maszynie klejącej. Na koniec rury zostaną przycięte na długość i połączone w wiązki.

Zaleta produktu:

1. Wysoka precyzja
   między skokami poziomu równym 0,01, między ramą a prześwitem ślizgowym ≤0,02, pionową ramą ≤0,05, z równoległym kątem dla każdej ramy ≤0,1, średnicą rury stalowej i błędem okrągłości ≤0,08
2. Użyj japońskiej technologii, aby spełnić wymagania klientów zagranicznych, którzy potrzebują wymogu wysokiej dokładności
3. Schedulable używać przekładni ślimakowej i regulacji robaka, precyzja regulacji jest wysoka, energicznie dokładnie
4. Blizna do skrobania może być regulowana w trybie 3D, skrobak może obracać się po okręgu stalowym ± 20 °.
5. Okrągłe stają się kwadratowe, to turecki kwadrat wypychający głowę, może zmniejszyć ciężar formy, tworząc stabilny, jednorodny kąt R.
6. Wyrównywanie wału zwiększają tłumiący nylon blok, zmniejszają wpływ na wał i łożysko.

Proces produkcji
Przewiń w górę → Rozwinięcie → Spłaszczanie → Spawanie i zgrzewanie doczołowe → Akumulator → Formowanie → Spawanie indukcyjne wysokiej częstotliwości → Usuwanie zadziorów zewnętrznych → Chłodzenie → Dobór → Cięcie → Sprawdzanie i zbieranie → Dostęp do magazynu

Podstawowe składniki i przepływ pracy:
Uncoiler → Ścinacz i zgrzewarka → Akumulator pionowy → Formowanie, zgrzewanie, dobór maszyny →
Komputerowa piła tnąca → Tabela bicia


Zakres dostaw:

1) Instalacja i uruchomienie maszyny dla Kupującego.

2) Wystarczająco wydajna metoda obsługi pociągu dla operatorów Nabywcy.

3) Dokument referencyjny (w języku angielskim): rysunek fundamentów (w tym rozmieszczenie wody, energii elektrycznej i powietrza itp.), Schemat obwodu i instrukcja obsługi itp.

4) Dodatkowe rolki do rur spawanych zostaną zamówione i zaprojektowane zgodnie z typem i specyfikacją dostarczoną przez Kupującego.

Materiał: Cr12


Warunki sprzedaży

1) Pakowanie: Morze godne pakowania, części mechaniczne są w opakowaniu nago, a sztuki elektryczne i części zamienne są po prostu zapakowane.

2) Zapewnienie jakości: Sprzedawca wytwarza sprzęt zgodnie z odpowiednimi normami i testuje urządzenie zgodnie z dokumentacją techniczną.

3) Instalacja: trzech inżynierów zostanie wysłanych do fabryki Nabywcy w celu instalacji i uruchomienia testu. Kupujący powinien naliczyć opłatę za bilet powrotny, wyżywienie i zakwaterowanie za granicą oraz zapłacić 60 USD / osoba / dzień za wynagrodzenie.

4) Gwarancja: gwarantujemy roczną gwarancję po uruchomieniu testu. (Sprawy spowodowane przez błąd Kupującego i brak utrzymania Nabywcy nie zostaną pokryte). Oferujemy także dożywotnią pomoc techniczną i szybkie wsparcie techniczne dla Kupującego.


Wykluczony zakres prac (zakres kupującego)

1) Budowa fundamentów i praca urządzeń elektrycznych, inżynieria lądowa i niezbędne materiały.

2) Maszyna do obróbki drutu, rury mechaniczne, rury wodne;

3) Olej smarujący, olej obiegowy, olej skrzyni biegów, chłodzący obieg wody

4) D. Bezpieczne urządzenie, poza standardowymi zabezpieczeniami

5) Materiał testowy, pręt magnetyczny, łożysko itp. Materiały eksploatacyjne o niskiej wartości.

6) Kupujący jest odpowiedzialny za zasilanie, dostawę wody i dopływ gazu do złącza interfejsu urządzenia. Sprężarka powietrza (1,5 metra sześciennego / minutę)
Nasze Usługi
1.) Wyślemy inżyniera do instalacji i szkolenia pracowników, jak prawidłowo obsługiwać tę maszynę.
2.) Zespół gwarancyjny
Roczna gwarancja jakości, naprawa gwarancyjna. W ramach gwarancji jakości, z wyjątkiem awarii spowodowanych przez błąd człowieka, części do naprawy będą dostarczane bezpłatnie. Po upływie okresu gwarancji jakości pobierać tylko koszty części zamiennych.
3.) Zapewniamy usługę przedsprzedażową i posprzedażną.
usługa przedsprzedażna: projekt warsztatowy i projektowanie produkcji
usługi posprzedażne: instalacja i szkolenie oraz wykwalifikowany inżynier do pracy.
4.) Możemy również wysłać inżyniera pracującego dla ciebie w ciągu miesięcy lub 1 roku. Inżynier pomoże ci poprawić wydajność, zmniejszyć ilość odpadów i obniżyć koszty.
5.) Dostarczamy usługę przedsprzedaż-Projekt dla całego projektu do produkcji rur ze stali nierdzewnej / produkcji rur ze stali węglowej.
6.) Będziemy odpowiedzialni za załadunek i wysyłkę
