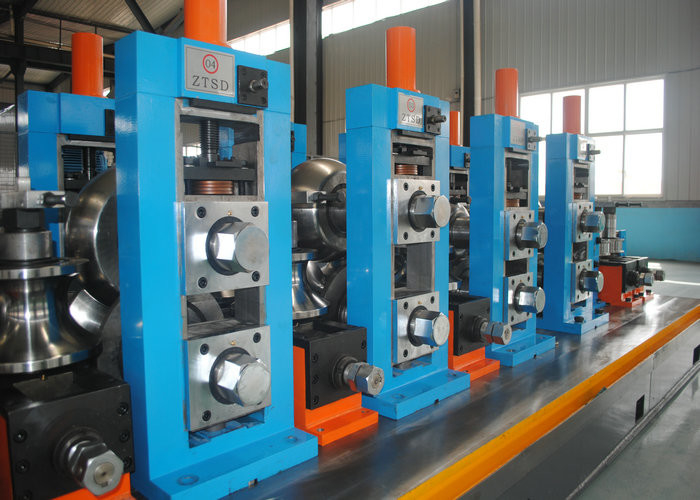

Wysokoczęstotliwościowa, wysoko precyzyjna, w pełni automatyczna maszyna linii do młynów ERW
Linia ta jest używana do produkcji spawanej rury stalowej o średnicy Φ32mm-Φ140mm z 1.0mm-5.0mm grubości ścianki, może produkować rury kwadratowe 25 * 25 - 110 * 110mm.
Po zaabsorbowaniu zaawansowanej technologii wytwarzania rur zarówno za granicą, jak i za granicą, nasza innowacyjna zaprojektowana linia produkcyjna i każda pojedyncza jednostka linii produkcyjnej jest nie tylko ekonomiczna, ale także praktyczna.
Krótkie wprowadzenie do młyna rurowego ERW i młyna rurowego
- Młyn i młyn rurowy ERW to seria maszyn, które budują podłużne rury i rury ze szwem ze stalowymi taśmami o określonej szerokości.
- Zaczyna się od rozwinięcia i spłaszczenia ciętych stalowych cewek w stalowe paski.
- Spłaszczone stalowe paski zostaną następnie wstawione do maszyny formującej, a walcowanie wałka w maszynie spowoduje zwijanie taśmy do okrągłego kształtu rury.
- Walcowane paski zostaną następnie przesłane do skrzynki spawalniczej, w której rura jest zgrzewana za pomocą wysokosprawnej spawarki w stanie stałym.
- Zgrzane rury zostaną uformowane zgodnie z oczekiwanym kształtem lub rozmiarem w maszynie klejącej. Na koniec rury zostaną przycięte na długość i połączone w wiązki.
Podsumowanie
Urządzenie to jest specjalnie używane do produkcji rur spajanych prostą o wysokiej częstotliwości Φ20-Φ80mm, δ1-4.0mm i odpowiedniej rury kwadratowej (17 * 17-62 * 62mm, 1.2-3.0mm). Kompozycja wyposażenia pochodzi z od zwijarki do pilarki o stałej długości. Prędkość toczenia może być zgodna z odpowiednim zakresem średnicy rury i grubości ściany.
A. Odpowiedni materiał
1 Surowiec: stal niskowęglowa,
2 Grubość taśmy stalowej: 1,0-3,5 mm
3 Szerokość taśmy stalowej: 60-240 mm
4 ID cewki stalowej: Φ450-Φ550mm
5 OD cewki stalowej: -800-Φ1200mm
6 Maksymalna waga cewki: 2500 kg
B. Zakres wymiarowy rury stalowej
1 OD rury: Φ20-Φ80mm
2 grubość ścianki: 1,0-3,5 mm (rura kwadratowa: 1,2-3,0 mm)
3 Długość: 4-8m
4 Szybkość frezowania: 60-70 m / min
5 Moc urządzeń o wysokiej częstotliwości: 250 KW (w stanie stałym)
6 Napięcie: 380V / 440V, 50HZ
C. Główne składniki
1 Uncoiler: 1 zestaw
2 Ścinanie i doczepianie: 1 zestaw
3 Akumulator: 1 zestaw
4 Formowanie. Urządzenie do spawania i klejenia: 1 zestaw
5 Sterowana komputerowo piła śledząca: 1 zestaw
6 Tabela wybiegu: 1 zestaw
7 Spawarka wysokiej częstotliwości półprzewodnikowej: 1 zestaw
Dane techniczne:
1. Surowiec
| 1 | Zastosowanie Mateairal | Taśmy stalowe walcowane na gorąco lub na zimno, ocynkowane taśmy stalowe |
| 2 | Gatunek materiału | Stal niskowęglowa, niskostopowa: δs≤345Mpa |
| 3 | Identyfikator stalowych pasków | Φ508-Φ610mm |
| 4 | OD stalowych pasków | Φ800-Φ 2000 mm |
| 5 | Ciężar zwijacza | Maks. 4000 kg |
2. Zakres produkcji :
| Rura okrągła | 32-140 mm | Grubość: 1,0-5,0 mm |
| Kwadratowa rura | 25 * 25-110 * 110 mm | Grubość: 1,0-4,0 mm |
| Rura prostokątna | 20 * 30 - 90 * 120 mm | Grubość: 1,0-4,0 mm |
3. Zgrzewarka wysokotemperaturowa : Zgrzewarka wielkiej częstotliwości GGP300Kw
4. Spancerze liniowe: maks. 70 m / min
5. Długość rury: 6-12m
6. Dokładność cięcia: ± 3 mm
7. Moc elektryczna zainstalowana: apr. 500 kW
8. Rozmiar całej linii: około 80X9m
Nasze Usługi
1.) Wyślemy inżyniera do instalacji i szkolenia pracowników, jak prawidłowo obsługiwać tę maszynę.
2.) Zespół gwarancyjny
Roczna gwarancja jakości, naprawa gwarancyjna. W ramach gwarancji jakości, z wyjątkiem awarii spowodowanych przez błąd człowieka, części do naprawy będą dostarczane bezpłatnie. Po upływie okresu gwarancji jakości pobierać tylko koszty części zamiennych.
3.) Zapewniamy usługę przedsprzedażową i posprzedażną.
usługa przedsprzedażna: projekt warsztatowy i projektowanie produkcji
usługi posprzedażne: instalacja i szkolenie oraz wykwalifikowany inżynier do pracy.
4.) Możemy również wysłać inżyniera pracującego dla ciebie w ciągu miesięcy lub 1 roku. Inżynier pomoże ci poprawić wydajność, zmniejszyć ilość odpadów i obniżyć koszty.
5.) Dostarczamy usługę przedsprzedaż-Projekt dla całego projektu do produkcji rur ze stali nierdzewnej / produkcji rur ze stali węglowej.
6.) Będziemy odpowiedzialni za załadunek i wysyłkę
