W pełni automatyczna linia do produkcji rur stalowych ERW, bezpośrednie formowanie rur o średnicy 63 mm
| Atrybut |
Wartość |
| Nazwa młyna |
W pełni automatyczna linia do produkcji rur stalowych ERW, bezpośrednie formowanie rur o średnicy 63 mm |
| Metoda formowania |
Technologia formowania FFX i bezpośrednie formowanie |
| Prędkość robocza |
Maks. 100 m/min |
| Kształt rury |
Okrągły, kwadratowy i prostokątny |
| Średnica rury |
21 - 63 mm |
| Maks. grubość dla rury okrągłej |
0,7 - 3,0 mm |
| Typ spawania |
Spawanie wysokiej częstotliwości |
| Piła tnąca |
Piła frezująca |
| Rura kwadratowa |
20*20 - 50*50 mm |
| Kolor |
Niebieski |
Opis produktu

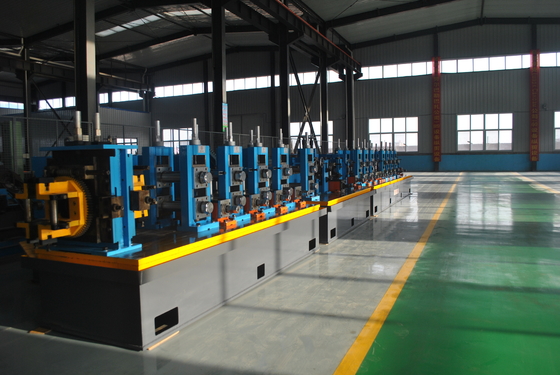

Wysokiej precyzji, w pełni automatyczna linia do produkcji rur stalowych ERW HG50 służy do produkcji spawanych rur stalowych o średnicy Φ21mm-Φ63mm i grubości ścianki 0,7mm-3,0mm, może produkować rury kwadratowe 20*20 - 50*50mm. Po zaabsorbowaniu zaawansowanej technologii produkcji rur z kraju i zagranicy, nasza innowacyjnie zaprojektowana linia produkcyjna i każda pojedyncza jednostka linii produkcyjnej jest nie tylko ekonomiczna, ale także praktyczna.
Krótkie wprowadzenie do młyna do rur ERW i młyna do rur
- Młyn do rur ERW i młyn do rur to seria maszyn, które budują rury i rury ze spoiną wzdłużną ze stalowych taśm o określonej szerokości.
- Zaczyna się od rozwijania i spłaszczania rozciętych kręgów stalowych w paski stalowe.
- Spłaszczone paski stalowe zostaną następnie wprowadzone do maszyny formującej, a toczenie rolkowe w maszynie zroluje pasek do kształtu okrągłej rury.
- Zrolowane paski zostaną następnie wysłane do skrzynki spawalniczej, gdzie rura jest spawana przez spawarkę wysokiej częstotliwości w stanie stałym.
- Spawane rury zostaną uformowane do oczekiwanego kształtu lub rozmiaru w maszynie do kalibracji. Na koniec rury zostaną pocięte na długość i zebrane w pakiety.
Zalety produktu
- Wysoka precyzja - między skokami rolek poziomych 0,01, między luzem ramy a ślizgiem ≤0,02, stopień pionowy ramy ≤0,05, stopień równoległości każdej ramy ≤0,1, błąd średnicy i okrągłości rury stalowej ≤0,08
- Używaj japońskiej technologii, aby spełnić wysokie wymagania dotyczące dokładności zagranicznych klientów
- Możliwość planowania użycia regulacji ślimakowej i ślimakowej, precyzja regulacji jest wysoka, energia precyzyjna
- Bliznę po skrobaniu można regulować w 3D, skrobak może obracać się wokół stalowego okręgu ±20°
- Okrągły staje się kwadratowy, to turecka głowica wciska kwadrat, może zmniejszyć wagę formy, stabilne formowanie, jednolity kąt R

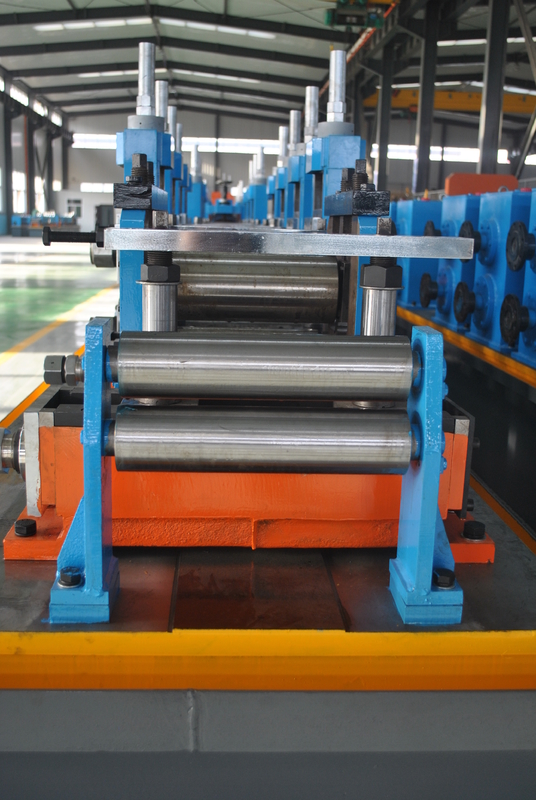

- Wał poziomujący zwiększa nylonowy blok amortyzacyjny, zmniejsza wpływ na wał i łożysko
Proces produkcji
Przewijanie w górę -> Rozwijanie -> Spłaszczanie -> Ścinanie końców i spawanie doczołowe -> Akumulator -> Formowanie -> Spawanie indukcyjne wysokiej częstotliwości -> Usuwanie zadziorów zewnętrznych -> Chłodzenie -> Kalibracja -> Cięcie -> Sprawdzanie i zbieranie -> Dostęp do magazynu
Specyfikacje
1. Surowiec
| Zastosowanie materiału |
Gorąco lub zimno walcowane paski stalowe, ocynkowane paski stalowe |
| Gatunek materiału |
Stal niskowęglowa, stal niskostopowa: δs≤345Mpa |
| ID pasków stalowych |
Φ508-Φ610mm |
| OD pasków stalowych |
Φ800-Φ2000mm |
| Waga zwijarki |
Maks. 2000 kg |
2. Zakres produkcji
| Rura okrągła |
21 - 63 mm | Grubość: 0,7-3,0 mm |
| Rura kwadratowa |
20*20 - 50*50 mm | Grubość: 0,7-2,0 mm |
| Rura prostokątna |
20*30 - 80*40 mm | Grubość: 0,7-2,0 mm |
3. Spawarka H.F.
Spawarka wysokiej częstotliwości GGP200Kw w stanie stałym
4. Prędkość liniowa
Maks. 100 m/min
5. Długość rury
6-12m
6. Dokładność cięcia
±3mm
7. Zainstalowana moc elektryczna
ok. 400KW
8. Rozmiar całej linii
około 50X5m
Jako producent i dostawca maszyn do produkcji rur z certyfikatem CE i ISO9001:2008 w Chinach. W oparciu o naszą wysoką jakość, niezawodne działanie i długą żywotność, nasze maszyny eksportowane są do Turcji, Egiptu, Maroka, Kazachstanu, Uzbekistanu, Tadżykistanu, Syrii, Iranu, Iraku, Meksyku, Sri Lanki, Pakistanu, Tajlandii, Wietnamu i innych ponad 30 krajów.
Jeśli jesteś zainteresowany, nie wahaj się, chętnie Ci pomożemy.
