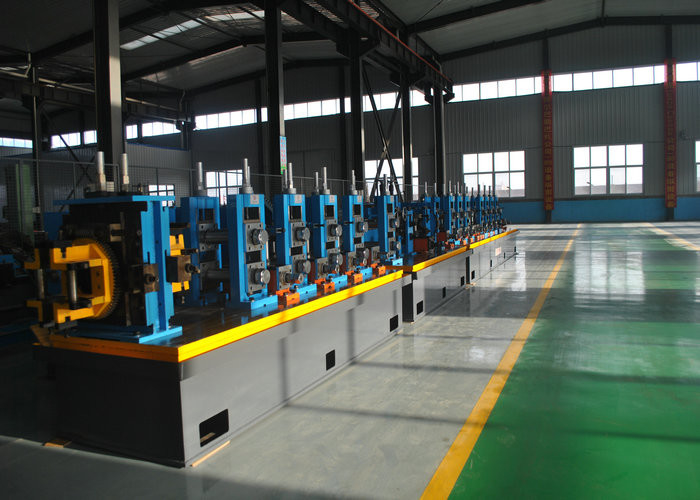

0.5-2inch High Speed ​​High Precision Automatyczna linia do cięcia rur ERW

Wysokoczęstotliwościowa, wysoko precyzyjna, w pełni automatyczna maszyna linii do młynów ERW

Linia ta jest używana do produkcji spawanej rury stalowej o średnicy Φ32mm-Φ140mm z 1.0mm-5.0mm grubości ścianki, może produkować rury kwadratowe 25 * 25 - 110 * 110mm.

Po zaabsorbowaniu zaawansowanej technologii wytwarzania rur zarówno za granicą, jak i za granicą, nasza innowacyjna zaprojektowana linia produkcyjna i każda pojedyncza jednostka linii produkcyjnej jest nie tylko ekonomiczna, ale także praktyczna.

Krótkie wprowadzenie do młyna rurowego ERW i młyna rurowego

• Młyn i młyn rurowy ERW to seria maszyn, które budują podłużne rury i rury ze szwem ze stalowymi taśmami o określonej szerokości.
• Zaczyna się od rozwinięcia i spłaszczenia ciętych stalowych cewek w stalowe paski.
• Spłaszczone stalowe paski zostaną następnie wstawione do maszyny formującej, a walcowanie wałka w maszynie spowoduje zwijanie taśmy do okrągłego kształtu rury.
• Walcowane paski zostaną następnie przesłane do skrzynki spawalniczej, w której rura jest zgrzewana za pomocą wysokosprawnej spawarki w stanie stałym.
• Zgrzane rury zostaną uformowane zgodnie z oczekiwanym kształtem lub rozmiarem w maszynie klejącej. Na koniec rury zostaną przycięte na długość i połączone w wiązki.

Zaleta produktu:

1. Wysoka precyzja
   między skokami poziomu równym 0,01, między ramą a prześwitem ślizgowym ≤0,02, pionową ramą ≤0,05, z równoległym kątem dla każdej ramy ≤0,1, średnicą rury stalowej i błędem okrągłości ≤0,08
2. Użyj japońskiej technologii, aby spełnić wymagania klientów zagranicznych, którzy potrzebują wymogu wysokiej dokładności
3. Schedulable używać przekładni ślimakowej i regulacji robaka, precyzja regulacji jest wysoka, energicznie dokładnie
4. Blizna do skrobania może być regulowana w trybie 3D, skrobak może obracać się po okręgu stalowym ± 20 °.
5. Okrągłe stają się kwadratowe, to turecki kwadrat wypychający głowę, może zmniejszyć ciężar formy, tworząc stabilny, jednorodny kąt R.
6. Wyrównywanie wału zwiększają tłumiący nylon blok, zmniejszają wpływ na wał i łożysko.

Proces produkcji

Przewiń w górę → Rozwinięcie → Spłaszczanie → Spawanie i zgrzewanie doczołowe → Akumulator → Formowanie → Spawanie indukcyjne wysokiej częstotliwości → Usuwanie zadziorów zewnętrznych → Chłodzenie → Dobór → Cięcie → Sprawdzanie i zbieranie → Dostęp do magazynu

Dane techniczne:

1. Surowiec

2. Zakres produkcji :

3. Zgrzewarka wysokotemperaturowa : Zgrzewarka wielkiej częstotliwości GGP300Kw

4. Spancerze liniowe: maks. 70 m / min

5. Długość rury: 6-12m

6. Dokładność cięcia: ± 3 mm

7. Moc elektryczna zainstalowana: apr. 500 kW

8. Rozmiar całej linii: około 80X9m

Nasze Usługi

1.) Wyślemy inżyniera do instalacji i szkolenia pracowników, jak prawidłowo obsługiwać tę maszynę.

2.) Zespół gwarancyjny

Roczna gwarancja jakości, naprawa gwarancyjna. W ramach gwarancji jakości, z wyjątkiem awarii spowodowanych przez błąd człowieka, części do naprawy będą dostarczane bezpłatnie. Po upływie okresu gwarancji jakości pobierać tylko koszty części zamiennych.

3.) Zapewniamy usługę przedsprzedażową i posprzedażną.

usługa przedsprzedażna: projekt warsztatowy i projektowanie produkcji

usługi posprzedażne: instalacja i szkolenie oraz wykwalifikowany inżynier do pracy.

4.) Możemy również wysłać inżyniera pracującego dla ciebie w ciągu miesięcy lub 1 roku. Inżynier pomoże ci poprawić wydajność, zmniejszyć ilość odpadów i obniżyć koszty.

5.) Dostarczamy usługę przedsprzedażową-Projekt dla całego projektu do produkcji rur ze stali nierdzewnej / produkcji rur ze stali węglowej.

6.) Będziemy odpowiedzialni za załadunek i wysyłkę
