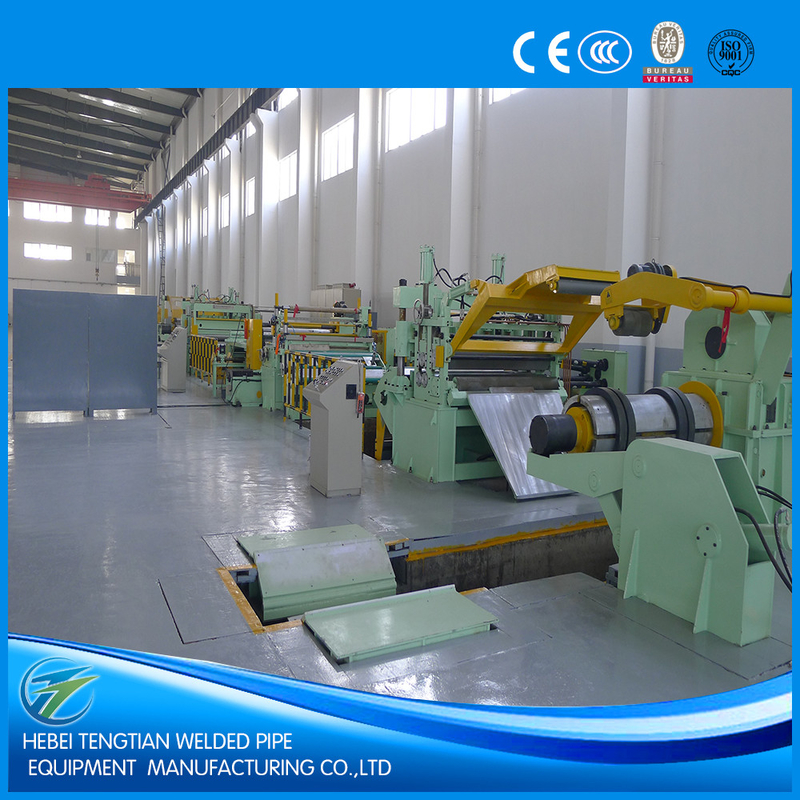

Maszyna do cięcia linii 25 pasów, maszyna do cięcia blach stalowych sterowana przez PLC
Specyfikacja produktu
| Atrybut |
Wartość |
| Materiał |
HRC, CRC, blachy stalowe ocynkowane |
| napięcie |
220/380/415/420/440V |
| Gwarancja |
1 rok |
| Materiał ostrza |
SKD11 |
| Tolerancja szerokości |
+/- 0,05 mm |
| Kontrola |
PLC |
| Usługa posprzedażna |
Inżynierowie do obsługi maszyn za granicą |
| Max. Przecinanie pasów |
25 taśm |
| Waga cewki |
Maksymalnie 15 ton. |
| Kolor |
Niebieski |
Wysokiej precyzji, dużej prędkości, sterowanie PLC, maszyna do cięcia arkuszy HRC
Ta cienka linia cięcia arkuszy, zwana również metal coil slitter, jest linią produkcyjną zaprojektowaną do rozbierania cewki głównej na mniejsze cewki o określonej szerokości.Wyroby z tworzyw sztucznych, karmienie i łopatowanie końcem cewki, karmienie dwukrotnym szczotkowaniem rolki, wyrównanie trzech rolek, cięcie końcowe, wyrównanie pasów, obcinanie dysku, obwijanie złomu, akumulator otworów, przedseparator, napięcie,odchylenie, spinacz samochodu, sterowanie hydrauliczne i elektryczne.
Kluczowe cechy
- Linie produkcyjne zaprojektowane na zamówienie, dostosowane do wymagań klienta
- Elastyczna konfiguracja z możliwością rozwijania o jednej lub dwóch cewkach
- Precyzyjne sterowanie linią środkową, odcinaniem akcesoriów i odchyleniem
- Środki ochrony powierzchni w zakresie stali nierdzewnej, stali ocynkowanej i celików ze stali barwionej
- Zaawansowana konstrukcja i produkcja systemów hydraulicznych
- Wysokiej jakości komponenty od wybranych dostawców
- Ścisła kontrola jakości podczas całego procesu produkcyjnego
- Konkurencyjne ceny poprzez efektywne zarządzanie kosztami produkcji
- Opcja napędu silnika prądu przemiennego lub prądu stałego (zwykle silnik prądu stałego z napędem prądu stałego Eurotherm 590).
- Kompleksowe urządzenia bezpieczeństwa, w tym zatrzymanie awaryjne
Proces pracy
Ładowanie cewki → Rozwijanie cewki podwójnym mandrem → Podawanie głowicy cewki, prasowanie i łopatkowanie → Podawanie szczypce podwójnym rolkiem, five-roller leveling → End-cutting → Hole Accumulator(1) → Strip-aligning → Disc shearing → Scrap reeling → Hole Accumulator(2) → Pre-separator/Tensioner/length-measuring roller → Recoiling/Coils press & separator → Coils-discharging → Hydraulic control → Electric control
Parametry techniczne
Materiał:Stal węglowa, stal nierdzewna, blacha ocynkowana, blacha stalowa kolorowa
Gęstość paska:00,3-3 mm
Maksymalna szerokość paska:1300 mm
Wymiary cewki:Średnica wewnętrzna ≥ Φ508 mm, średnica zewnętrzna Φ1800 mm
Maksymalna waga cewki:15000Kg
Silnik rozdzielacz:75 kW silnik prądu stałego
Węzeł przecinkowy:F205 x 1400 mm
Noże dyskowe:ID205mm x OD310mm x 10mm, 6CrW2Si ((H13, SKD-11)
Płytka oddzielna:ID75 x OD180mm x 6mm, 65Mn
Blok odwiertów:Ф508 x 1400 mm
Silnik z kolei:Silnik prądu stałego o mocy 110 kW
Elektryczne sterowanie:Eurotherm 590 kabina sterownika prądu stałego plus panele sterujące
Prędkość przecinania:Maksymalnie 100 m/min, regulowane
Specyfikacje modelu
| Model |
Gęstość |
Szerokość |
Waga cewki |
Szerokość szczeliny gotowej |
Maksymalna prędkość cięcia |
| JY-1 x 600 |
00,2-1 mm |
100-600 mm |
Maksymalnie 8T |
Min. 20 mm |
120 m/min |
| JY-2 x 1300 |
00,3-2 mm |
300-1300 mm |
Maksymalnie 15T |
Min. 25 mm |
150 m/min |
| JY-3 x 1600 |
0.3-3 mm |
500-1600 mm |
Maksymalnie 20T |
Min 25 mm |
120 m/min |
| JY-4 x 1600 |
0.4-4mm |
500-1600 mm |
Maksymalnie 30T |
Min 30 mm |
120 m/min |
Uwaga: Dane zawarte w tabeli są jedynie do celów odniesienia.
Nasze precyzyjne maszyny do cięcia stali sterowane przez PLC są dostosowane do spełnienia specyficznych wymagań każdego klienta.Zapewnij nam swoje parametry i zaprojektujemy odpowiednie rozwiązanie wyposażenia maszynowego dla Twoich potrzeb.
