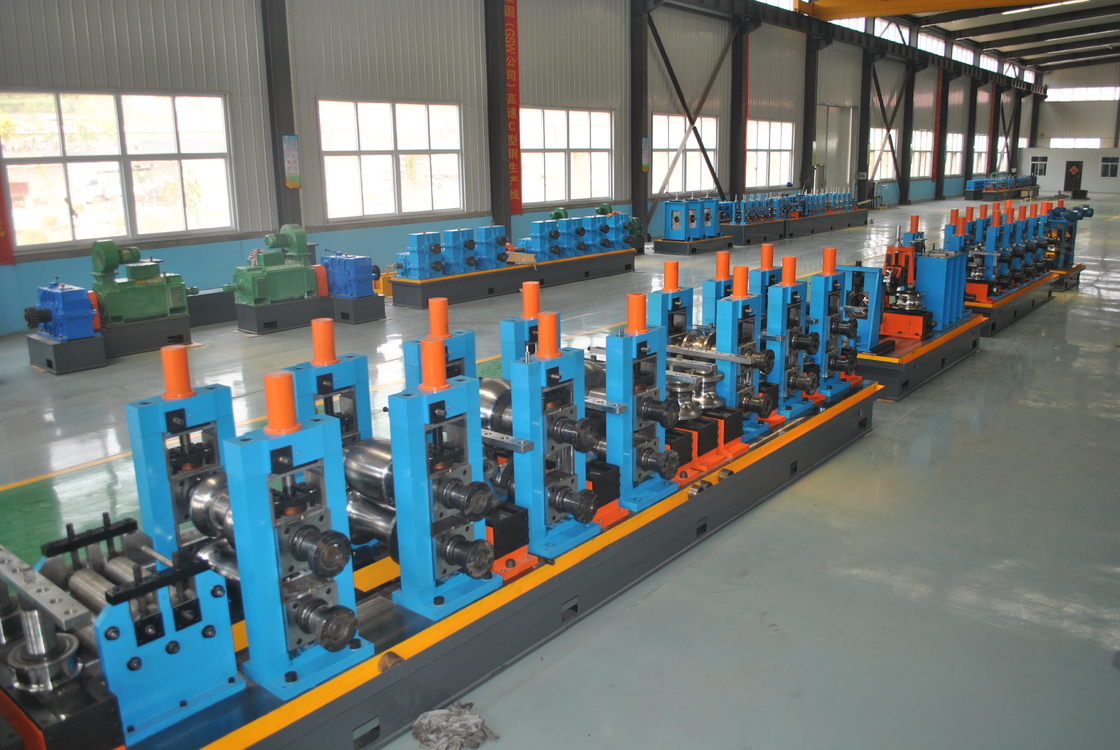

Wysokiej precyzji SS Tube Mill Machine Milling Saw Steel Pipe Production Line
Wysokiej precyzji pełnoautomatyczne wysokiej częstotliwości ERW Production Linejest stosowany do produkcji spawanej rury stalowej o grubości ściany 1,0 mm-5,0 mm, może wytwarzać rury kwadratowe 60 * 60 - 200 * 200 mm.
Po wchłonięciu zaawansowanej technologii produkcji rur zarówno z zagranicy, jak i krajowej,Nasza innowacyjnie zaprojektowana linia produkcyjna i każda jednostka linii produkcyjnej jest nie tylko ekonomiczna, ale także praktyczna.
Krótkie wprowadzenie do przemysłu rurowego ERW
- Młyn rur ERW & Młyn rurowy to seria maszyn, które budują wzdłużne rury i rury ze ścianami stalowymi o określonej szerokości.
- Zaczyna się od rozwinięcia i spłaszczania pociętych celików na stalowe taśmy.
- Następnie spłaszczone taśmy stalowe zostaną wprowadzone do maszyny formowania, a walcowanie rolkami w maszynie przekształci taśmę w okrągłą formę rury.
- Następnie walcowane taśmy zostaną przesłane do skrzynki spawalniczej, gdzie rurę spawa wysokiej częstotliwości spawar stałego stanu.
- Rury spawane są formowane do oczekiwanego kształtu lub rozmiaru w maszynie do wymiarowania.
Zalety produktu:
- Wysoka precyzja
pomiędzy równymi skokami rolkowymi 0.01,odległość pomiędzy ramą a przekładnią ≤ 0.02, stopień pionowy ramy ≤0.05, każdy stopień równoległości ramy ≤ 0.1,promiar i błąd okrągłości rury stalowej ≤ 0.08
- Wykorzystanie japońskiej technologii, aby spełnić wymagania zagranicznych klientów, którzy potrzebują wysokiej dokładności.
- Planowalne wykorzystanie worm sprzęt i worm regulacji, precyzja regulacji jest wysoka, energia precyzyjnie
- Blizna może być regulowana w 3D, może obracać się wzdłuż okręgu stalowego ± 20 °.
- Okrągły staje się kwadratowy jest tureckiej głowy pchnąć kwadratowy, może zmniejszyć wagę formy, tworząc stabilny, jednolity kąt R.
- Wzniesienie poziomu wału, zwiększenie bloków tłumienia nylonu, zmniejszenie uderzenia na wał i łożysko.
Proces produkcji
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Specyfikacje:
1. Surowce
| 1 |
Zastosowanie materiałów |
Płyty stalowe walcowane na gorąco lub na zimno |
| 2 |
Stopień materiału |
Stal niskoemisyjna, stali nisko stopniowej: δs≤345Mpa |
| 3 |
Identyfikacja taśm stalowych |
Φ508-Φ610 mm |
| 4 |
OD taśm stalowych |
Φ800-Φ2000 mm |
| 5 |
Masę cewki |
Maks. 4000 kg |
2Zakres produkcji:
| Rury okrągłe |
32 - 114mm |
Gęstość: 1,0-5,0 mm |
| Rury kwadratowe |
25*25 - 90*90 mm |
Gęstość: 1,0-4,0 mm |
| Rurociąg prostokątny |
20*30 - 80*100 mm |
Gęstość: 1,0-4,0 mm |
3H.F. Welder:GGP400Kw Solid State High Frequency Welder
4/ Prędkość linii:Max.60m/min
5Długość rury: 6-12 m
6Dokładność cięcia:± 3 mm
7.Wyposażenie elektryczne:około 600KW
8Rozmiar całej linii:około 80X9m
Jako certyfikowany producent i dostawca maszyn do produkcji rur w Chinach.Morrcco, Kazachstan, Uzbekistan, Tadżykistan, Syria, Iran, Irak, Meksyk, Sri Lanka, Pakistan, Tajlandia, Wietnam i inne ponad 30 krajów.
Jeśli macie tu jakieś zainteresowania, proszę nie wahajcie się, jesteśmy tu z przyjemnością, aby wam pomóc.
