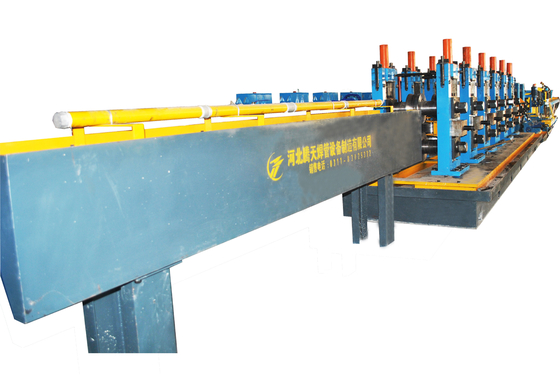

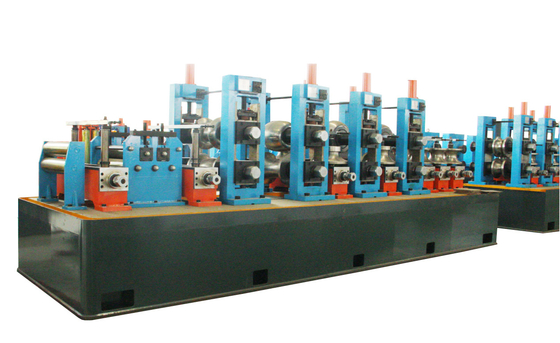

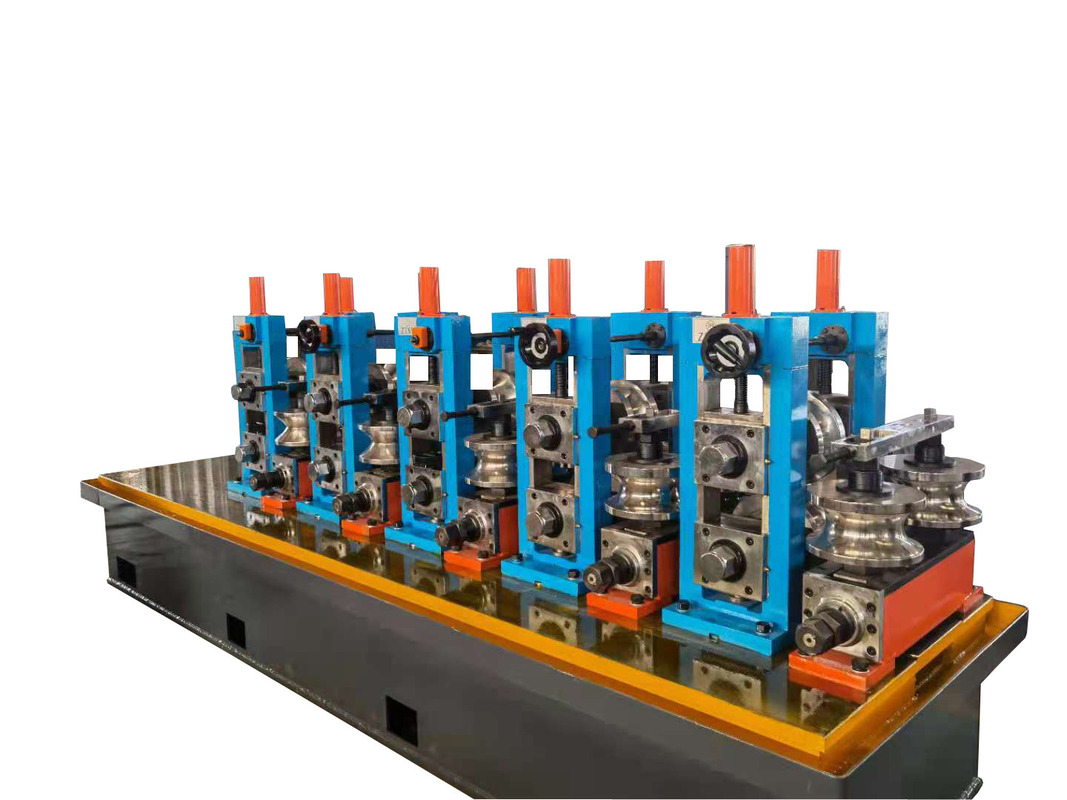

Maszyna do wytwarzania szybkich rur stalowych o elastycznej szerokości paska
Wprowadzenie:
Ta maszyna do wytwarzania rur stalowych o szybkiej prędkości z elastyczną szerokością paska jest w stanie rozwinąć i wyrównać paskę,a następnie obciąć wyrównany płaski pasek do określonej długości arkuszy przy prędkości linii maks. 100 m/minNa ogół nazywa się go maszyną do produkcji rur.
Linia Pipe Mill przyjmuje serwo ustawianie długości i pneumatycznie mechaniczne obcinanie, aby zapewnić precyzję długości blachy i czystą wcięcie.
Maszyna do wytwarzania rur stalowych o szybkiej prędkości z elastyczną szerokością paska składa się z: wózka do ładowania cewki, pojedynczego odwojownika, przewodnika głowy cewki, sprzętu prasowego i łopatkowego,maszyna do wypełniania węzłów i wypełniania węzłów, akumulator otworu, przewodnik boczny, maszyna do wyważania i ustawiania długości, pneumatycznie mechaniczna aparatura do obcinania, pas przenośny, uchwyt do gromadzenia, stół podnoszący w górę i w dół, samochód do przenoszenia się,system hydrauliczny i system sterowania elektrycznego.
Zalety i cechyMaszyna do produkcji rur szybka z elastyczną szerokością paska:
1Szybkość i precyzja
Prędkość linii może wynosić do 100 m/min, średnio 25-30 sztuk/min.
Dokładność wyrównania: ±1 mm/m2
Dokładność długości arkusza: ± 0,5 mm/m
Dokładność długości przekątnej arkusza: ±0,5 mm/m
2Cienkie cewki różnią się masą cewki, gdy maksymalna masa cewki jest niewielka, zazwyczaj przyjmuje się odwojownik z pojedynczym węzłem do tej szybkiej linii cięcia na długość.
3Aby wytworzyć płaskie blachy stalowe, średnica rolków wyrównania powinna być naukowo odpowiednia, potwierdzamy średnicę rolków wyrównania przez rzeczywiste doświadczenia i obliczenia inżynieryjne.
4. Automatycznie gromadzący się uchwyt może otrzymywać gotowe arkusze i automatycznie gromadzić je uporządkowanie.
5Akumulator otworu pomiędzy maszyny wyrównania i wyrównania drobnych, jest niezbędny do ochrony powierzchni arkusza i zapewnienia jednoczesnej pracy wyrównania maszyny silnik prądu stałego i wyrównania drobnych serwo silnik.
Lista maszyn do produkcji szybkich rur stalowych
| Nie, nie, nie. |
Model |
Wielkość rur |
Gęstość |
Prędkość ((m/min) |
Pojemność ((KW) |
HF(KW) |
Powierzchnia ((LxW w metrach) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 - 2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
00,9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 - 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
10,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
10,5-5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
