Szczegóły Produktu:
Zapłata:
|
Szerokość cewki: | 1500mm / 2000mm / 2500mm | Zakres grubości: | 4,0 - 16,0 mm |
---|---|---|---|
Serwis pogwarancyjny: | Inżynierowie dostępnych do obsługi za granicą | Prędkość skrawania: | 0-40 m / min |
Materiałowe: | HRC; CRC; ŻOŁNIERZ AMERYKAŃSKI; PPGI | Kolor: | zielony lub niebieski lub inny |
Gwarancja: | 1 rok | Waga cewki: | 10-15Ton |
High Light: | sheet metal slitter machine,strip slitting machine |
Wprowadzenie:
Linia do cięcia wzdłużnego o grubych płytach może spełnić wymagania klienta dotyczące maksymalnej prędkości linii 20 m / min poprzez rozwijanie i wyrównywanie taśmy cewki, a następnie ścinanie wyrównanej płaskiej taśmy do określonej długości arkuszy.
Linia do cięcia wzdłużnego (maszyna do cięcia płyt CTL) ma jedną maszynę do poziomowania wstępnego i jedną maszynę do poziomowania precyzyjnego napędzaną silnikami prądu stałego lub zmiennego, a ustalanie długości odbywa się za pomocą enkodera.

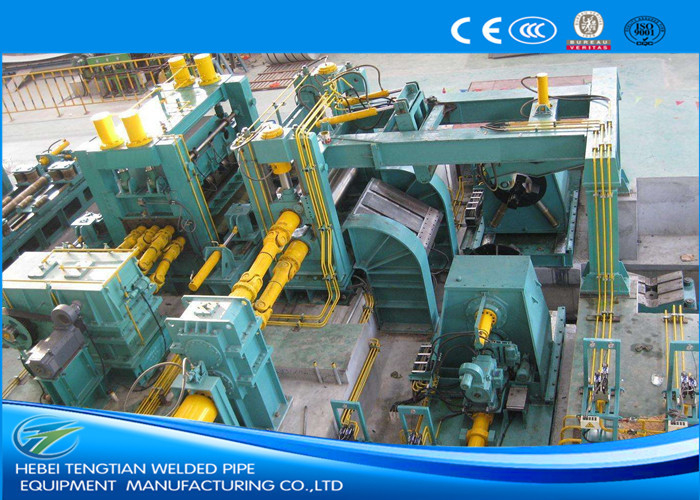

Linia cięcia na grubą blachę składa się z: samochodu do ładowania cewek, odwijaka z podwójnym trzpieniem, prowadnika z cewką w stylu portalowym, sprzętu do prasowania i odgarniania, podawania i szczypania, stołu transmisyjnego, (prowadnica boczna, przycinarka krawędzi, nawijarka złomu krawędziowego, stół transmisyjny), prowadnica boczna, główna niwelator, urządzenie do ostatecznego wysyłania arkuszy, enkoder do ustalania długości, nożyce hydrauliczne, stół do wysyłania i wysyłania płyt, pneumatyczny stół do palowania, układ hydrauliczny, elektryczny system sterowania itp.
Linia cięcia na grubą blachę (maszyna linii CTL) pasuje do cewek stalowych o grubości: (3 ~ 12 mm, 4 ~ 16 mm, 5-20 mm) i zmiennej szerokości, a długość gotowych arkuszy zależy od praktycznych potrzeb klienta.
Zalety i cechy naszej maszyny do cięcia wzdłużnego cewki:
1. Prędkość linii może wynosić do 20 m / min, 4-5 sztuk / min 2000 mm Długość arkuszy średnio.
Dokładność poziomowania: ± 1,5 mm / ㎡
Precyzja długości arkusza: ± 0,5 mm / m
Dokładność długości przekątnej blachy: ± 1 mm / m
2. Masa cewek grubych płyt jest ciężka do 30T, 35T lub 40T, podwójny rozwijacz stożkowy jest właściwy.
3. Silny otwieracz z cewką w kształcie portalu, w tym prowadnica z cewką, prasa i szpula mogą sprawić, że odwijanie będzie przebiegać płynnie.
4. Aby wykonać płaskie blachy stalowe, średnica rolek poziomujących powinna być naukowo właściwa, potwierdzamy średnicę rolek poziomujących na podstawie rzeczywistych doświadczeń i obliczeń inżynierskich podczas przetwarzania linii cięcia na długość płyty.
5. Rolki zapasowe zainstalowane w wsporniku pomocniczym mogą ciasno cofać rolki wyrównujące, aby upewnić się, że podczas poziomowania nie odkształcają się rolki wyrównujące.
6. Dwa razy poziomowanie jest ułożone w linii cięcia na grubą blachę, aby zapewnić dobry efekt poziomowania.
Klient może wybrać przycinanie krawędzi, aby przyciąć zbędne krawędzie.
7. Urządzenie do wysyłania końcowego arkusza wysyła gotowe arkusze na pneumatyczny stół do pakowania.
8. Przyjmujemy części dobrej jakości do maszyny linii CTL dostarczonej przez znaną markę, np. Sterowanie PLC Mitsubishi, części hydrauliczne Yuken / Fuxin, łożyska HRB / ZWZ / SKF itp.
Szczegółowa specyfikacja w następujący sposób:
Płytowa maszyna linii CTL Grubość taśmy: 4 ~ 16 mm
Szerokość taśmy: 500 ~ 1500 mm / 800-2000 mm / 1100-2500 mm
Wałek poziomujący: 220 mm, 11 sztuk
Materiał wałka poziomującego: 40Cr, HRC54-55
Płytowa maszyna liniowa CTL Moc do poziomowania: silnik prądu stałego 160 kW + kontrola prędkości Eurotherm 590 DC.
Prędkość cięcia: (0 ~ 20) m / min, regulowana
Formularz specyfikacji maszyny do cięcia wzdłużnego cewki:
Model | grubość | szerokość | Długość | Prędkość poziomowania |
CTL-12 x 1600 | 3,12 mm | 600-1600 mm | nastawny | Maks. 20 m / min |
CTL-16 x 1800 | 4-16 mm | 1000-1800mm | nastawny | Maks. 20 m / min |
CTL-20 X 2000 | 5-20 mm | 1000-2000 mm | nastawny | Maks. 20 m / min |
Uwaga: Dane w formie tylko jako odniesienia według ogólnych zakresów, zawsze projektujemy i wykonujemy każdą linię do cięcia na grubość blachy grubej, płytową maszynę liniową CTL według specyficznych wymagań każdego klienta, tak aby każdy klient mógł kupić własną studnię linia treści od nas. |
