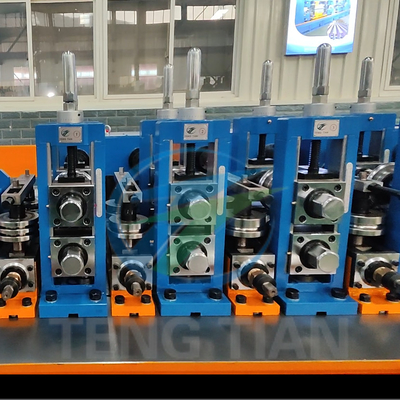

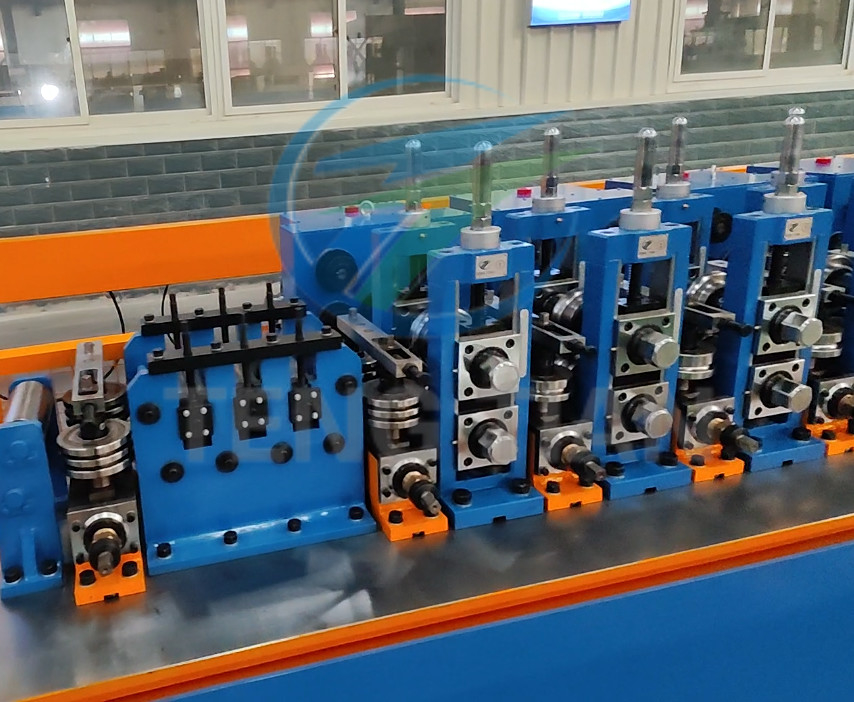

Maszyna do produkcji rur z stali węglowej do małych rur
Wprowadzenie:
Maszyna do wytwarzania rur stalowych z systemem hydraulicznym posiada jedną maszynę do wstępnego wyrównania i jedną maszynę do drobnego wyrównania napędzaną przez silniki prądu stałego lub prądu przemiennego, a ustawienie długości odbywa się za pomocą kodera,Styl strzyżenia jest stop-strzyżenie.
Gęsta linia cięcia płyt do długości składa się z: wózka ładowania cewki, Decoiler podwójnego mandrelu, przewodnik głowy cewki w stylu portalu, sprzęt prasowy i łopatkowy, karmienie szczypem i wstępne wyrównanie, stół transmisyjny,(przewodnik boczny, wycinarka krawędzi, zwojownik szczątków krawędzi, stół przesyłowy), przewodnik boczny, Główna maszyna do wyrównania, Sprzęt do wysyłania arkuszy końcowych, koder do ustawiania długości, maszyna hydrauliczna do cięcia,Sprzęt do wysyłki stołu i płytek, pneumatyczny stolik, układ hydrauliczny, układ sterowania elektrycznym itp.
Zalety i cechy maszyny do produkcji rur z stali węglowej dla małych rur
Wykorzystuje się do 20m/min, 4-5 sztuk/min
Dokładność wyrównania: ± 1,5 mm/m2
Dokładność długości arkusza: ± 0,5 mm/m
Dokładność długości przekątnej blachy: ±1 mm/m
2. Waga grubości cewki płyty jest ciężka do 30T, 35T lub 40T, podwójny stożkowy decoiler jest odpowiedni.
3Silny otwieracz głowicy cewki w stylu portalu, w tym przewodnik głowicy cewki, pras i łopatka, może zapewnić płynne rozwijanie.
4W celu wytworzenia płaskich blach stalowych średnica walcowników wyrównawczych powinna być naukowo odpowiednia,potwierdzamy średnicę walców wyrównania przez rzeczywiste doświadczenia i obliczenia inżynieryjne podczas obróbki linii cięcia płyt do długości.
5. Rulki zapasowe zainstalowane w uchwycie zapasowym mogą ściśle wspierać rolki wyrównujące, aby zapewnić brak deformacji rolek wyrównujących podczas wyrównania.
6Dwukrotne wyrównanie jest zorganizowane w grubej linii cięcia płyty wzdłuż, aby zapewnić dobry efekt wyrównania.
Klient może zdecydować się na załączenie garnitora krawędzi, aby obciąć bezużyteczne krawędzie.
7Sprzęt do wysyłania końcowych arkuszy wysyła gotowe arkusze na pneumatyczny stolik pakowy.
8. Przyjmujemy wysokiej jakości części do maszyny linii płyt CTL dostarczanych przez znane marki firmy, np. Mitsubishi PLC sterowanie, Yuken / Fuxin części hydrauliczne, łożyska HRB / ZWZ / SKF, itp
| Nie, nie, nie. |
Model |
Wielkość rur |
Gęstość |
Prędkość ((m/min) |
Pojemność ((KW) |
HF(KW) |
Powierzchnia ((LxW w metrach) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 - 2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
00,9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 - 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
10,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
10,5-5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
